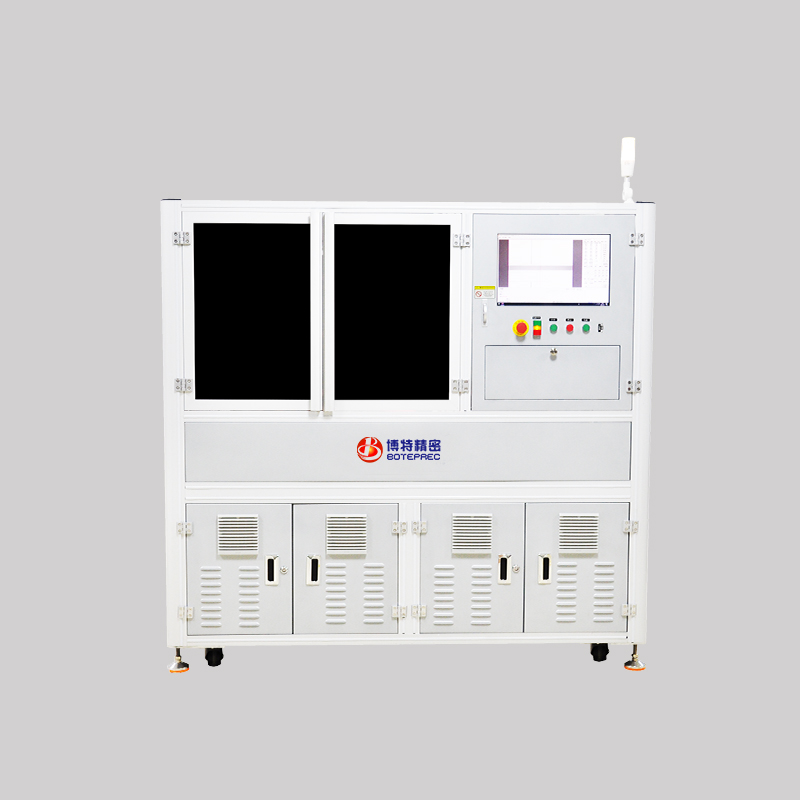

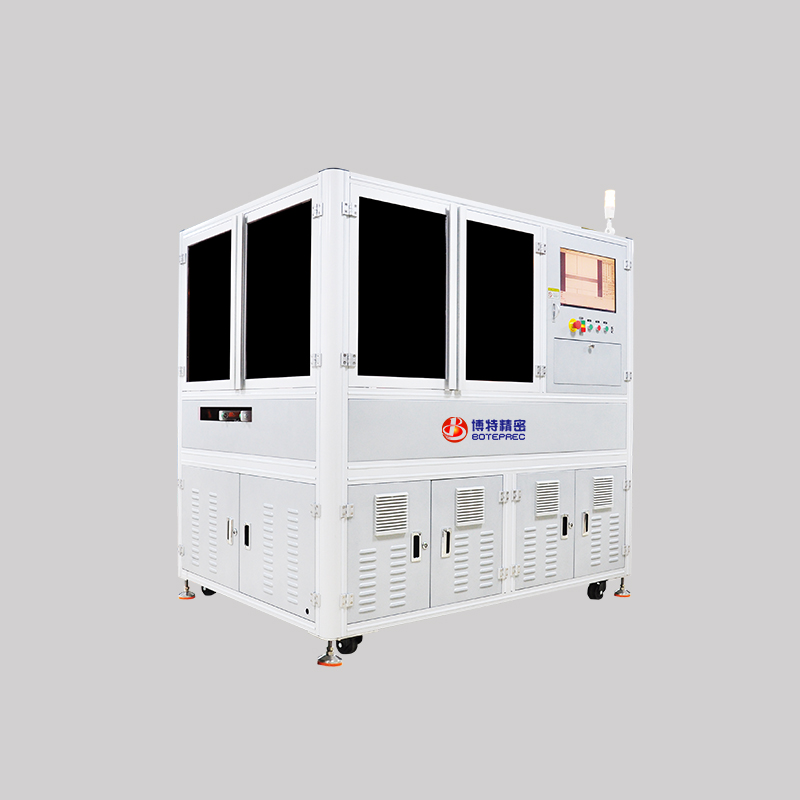

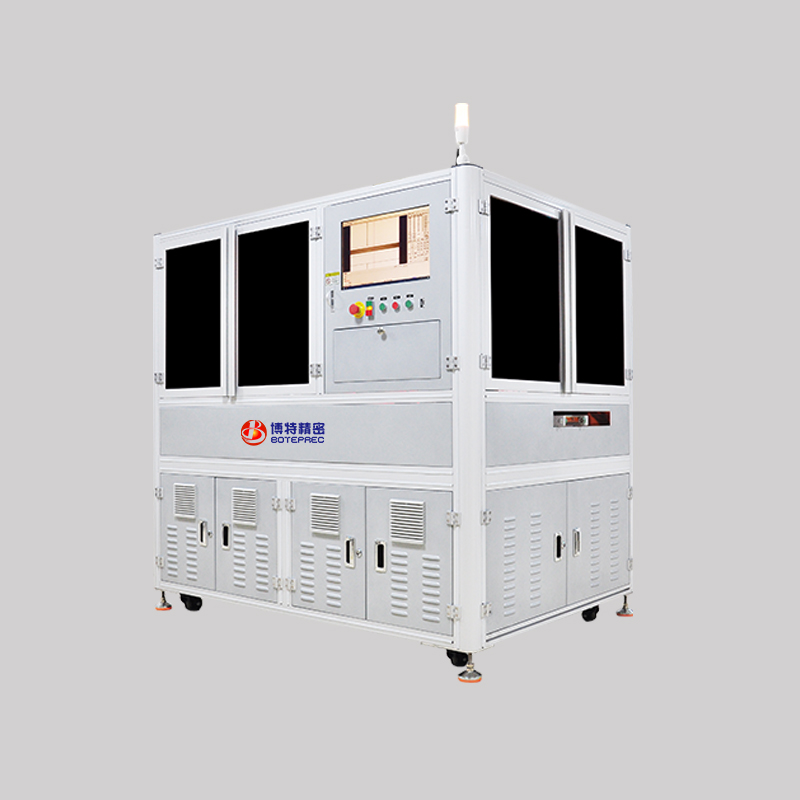

PCB在線激光鐳雕機

全自動PCB板激光打標機

高效率高精度高性能

全自動PCB激光打標機是專門用于在印刷電路板上標刻條碼、二維碼和字符、圖形等信息的專用機型。本設備為全自動加工，生產過程中無需人工操作，可配合SMT產線在線運作，也可配合自動上下板機組成離線式工作站

400-007-1218 獲取報價

產品詳情產品參數樣品案例

產品介紹

全自動PCB板激光打標機是一種高效、精準的工業設備，專為在印刷電路板（PCB）表面進行永久標記而設計。以下是對該設備的系統化解析：


一、核心組成

1. 激光器

   類型：光纖（金屬/深色材料）、紫外（敏感材料/高精度）、CO?（非金屬）。

   功率：10W-50W，根據材料與標記深度調節。


2. 振鏡系統

   高速反射鏡片控制激光路徑，精度達±0.002mm，支持復雜圖形快速打標。


3. 運動平臺

   伺服電機驅動，可選固定平臺（振鏡移動）或XY軸移動平臺，適應不同尺寸PCB（如30x30cm至60x60cm）。


4. 視覺定位（CCD）

   高分辨率攝像頭結合算法，自動識別定位孔或基準點，精度±0.01mm，確保多批次對齊。


5. 控制系統

   集成工控機與專業軟件（如EZCAD），支持Gerber文件導入、自動生成序列號及實時監控。


6. 冷卻系統

   風冷（低功率）或水冷（高功率），維持激光器恒溫，防止過熱。


二、工作流程

1. 自動上料：機械臂或傳送帶送入PCB。

2. 視覺定位：識別基準點并校正坐標。

3. 參數匹配：根據材料（FR-4、鋁基板等）調取預設參數（功率、速度、頻率）。

4. 激光打標：以2000-8000mm/s速度蝕刻文字、二維碼（如Data Matrix）等。

5. 質量檢測（可選）：自動檢查標記清晰度。

6. 下料分揀：分類輸出合格品與不良品。


三、核心優勢

效率：每小時處理300-1000片（視復雜度），較傳統絲印提升5倍。

精度：最小線寬0.01mm，適用于HDI板微距標記。

零耗材：無油墨/化學品，長期成本降低60%。

追溯性：支持唯一二維碼，實現生產全流程追溯（如批次號+時間戳）。
