在半導體制造及微電子封裝領域中，“劃片”是芯片從晶圓上分離的關鍵工藝步驟。隨著工藝精度的不斷提升，劃片技術也經歷了從傳統機械刀輪切割，到如今高精度激光劃片的技術演進。本文將全面分析激光劃片機與晶圓劃片機的區別，幫助企業根據應用需求做出合理選擇。

一、定義及原理解析

1. 晶圓劃片機（機械式劃片機）

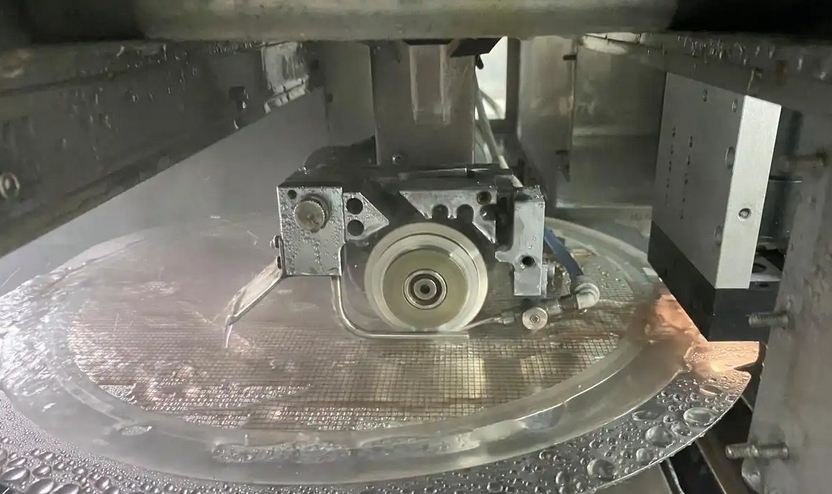

晶圓劃片機主要采用金剛石刀輪（Blade）對晶圓進行切割，其操作過程包括對準晶圓圖案的街道線，然后通過高速旋轉的刀輪沿劃片線切割晶圓，最終實現芯片分離。

核心原理：
刀輪在晶圓上形成物理切割，通過水冷與減震控制，防止晶圓崩邊與顆粒污染。

2. 激光劃片機

激光劃片機則采用高能激光束（通常為紫外、綠光或紅外激光）聚焦于晶圓表面，通過激光的高溫融化或氣化作用實現非接觸式切割。

核心原理：
激光能量聚焦在極小區域，通過局部加熱或爆破，實現高精度劃片，適合對高硬脆材料或薄片結構的無損切割。

二、激光劃片機與晶圓劃片機的核心區別

對比維度	晶圓劃片機（機械）	激光劃片機（非接觸）
切割方式	物理切割（刀輪）	能量切割（激光）
應力與熱影響	存在較大機械應力與微振動	熱影響區小，無機械應力
適用材料	硅、玻璃等標準晶圓	玻璃、陶瓷、藍寶石、復合材料等
精度與邊緣質量	容易崩邊、碎裂	精細，邊緣整齊光滑
成本	設備成本相對較低	初期投入高，但良率更優
刀片更換與耗材	刀輪需定期更換	無需刀輪，維護簡單
切割厚度	厚晶圓適配性強	薄晶圓和柔性基材優勢明顯

三、應用場景對比

晶圓劃片機常見應用：

* 傳統硅基芯片生產
* 標準IC晶圓切割
* 成本敏感型項目

激光劃片機常見應用：

* 高端功率器件（SiC、GaN晶圓）
* MicroLED、MEMS器件切割
* 柔性顯示、攝像頭模組、玻璃蓋板等異形結構劃片

四、高頻問題答疑專區

1. 激光劃片機和晶圓劃片機哪個好？

這個問題并無絕對答案，取決于應用場景：

* 若您主要加工標準硅片、批量化需求大、對成本敏感，則傳統晶圓劃片機依然具有優勢；
* 若您面向高附加值產品、對邊緣質量、良率、無損要求高，如MEMS或先進封裝，則激光劃片機更具競爭力。

建議：企業可根據產品材質、尺寸厚度、切割精度、生產良率和成本預算綜合評估。

2. 激光劃片機參數怎么設定？

激光劃片機的切割質量很大程度上依賴參數設定的合理性，主要參數包括：

* 激光類型與波長：常見有紫外（355nm）、綠光（532nm）、紅外（1064nm），紫外適用于微米級高精度切割；
* 功率（W）：根據材料厚度與硬度設置，一般為3W\~15W；
* 掃描速度（mm/s）：影響切割速度與燒蝕程度；
* 脈沖頻率（KHz）：調整激光點的密度；
* 焦距與聚焦光斑大?。盒杞Y合顯微鏡系統調試；
* 輔助氣體（氮氣、氧氣）：防止燒邊、冷卻激光熱效應。

通常設備廠家會提供針對不同材料的參數模板，客戶需在此基礎上進行精調。

3. 固晶機和貼片機的區別？

固晶機和貼片機雖都用于電子元器件的組裝，但作用、工藝流程及對象完全不同。

項目	固晶機	貼片機
主要功能	將晶粒（Die）固接到基板或引線框上	將SMT器件貼裝到PCB焊盤上
應用環節	半導體封裝前道工藝	SMT表面貼裝工藝
精度要求	高，需在顯微視覺下操作	高速貼裝，但容差略大
材料對象	硅片Die、裸芯片等	電阻、電容、IC、LED、BGA等
典型設備品牌	ASM、ESEC、長川、博特精密	富士、雅馬哈、松下、JUKI等

總結：固晶機是半導體封裝前道核心設備，而貼片機屬于電子裝配階段的設備，兩個系統相輔相成。

五、結語：如何選型？

若你是傳統晶圓廠或功率器件企業，建議：

* 標準芯片加工 → 選用晶圓劃片機；
* 非硅高端材料、異形切割 → 選擇激光劃片機更合適；
* 若有客戶定制化需求、需要高精度與無塵作業，激光方案在未來更具發展?jié)摿Α?br/>
隨著智能制造的趨勢，激光劃片技術將逐步替代部分機械劃片機市場，特別是在高可靠性與高附加值微電子行業中，成為設備升級的重要方向。

如需進一步了解激光劃片解決方案或設備參數配置，推薦關注博特精密等專業廠商，他們在多類型材料切割、自動上下料、視覺定位控制等方面擁有成熟解決方案和技術支持。

如需提供定制選型建議，也可留言具體需求，我可以為您匹配詳細方案。
