在半導體制造行業中，精密劃片機作為一種關鍵設備，用于將大尺寸晶圓精確切割成單個芯片，其性能直接影響到芯片的良率、可靠性和成本。隨著電子設備向高頻、高功率方向發展，GaAs（砷化鎵）和SiC（碳化硅）等寬禁帶半導體材料因其優異的電子特性（如高電子遷移率、高擊穿電場和良好的熱穩定性）而被廣泛應用于射頻器件、功率電子和光電器件等領域。然而，這些材料的獨特物理和化學性質給精密劃片過程帶來了諸多挑戰，包括材料硬度高、脆性大、熱管理復雜等。

本文將從材料特性、技術難點、經濟因素等方面詳細探討精密劃片機在GaAs和SiC晶圓劃片中的主要挑戰，并分析其對半導體產業的影響及未來發展趨勢。

首先，從材料特性來看，GaAs和SiC的固有屬性是劃片困難的根本原因。GaAs是一種III-V族化合物半導體，具有高電子遷移率和直接帶隙，適用于高頻應用，但其脆性較大，楊氏模量較低（約85GPa），在機械應力下容易產生微裂紋和碎片。這種脆性使得傳統機械劃片過程中，即使使用高精度刀片，也易引發裂紋擴展，導致芯片邊緣損傷，降低器件可靠性。相比之下，SiC是一種IV-IV族半導體，其莫氏硬度高達9.5，僅次于金剛石，同時具有高熔點和優異的化學穩定性。這種高硬度使得SiC晶圓在劃片時對刀具的磨損極為嚴重，常規金剛石刀片壽命顯著縮短，增加了更換頻率和成本。

此外，SiC的熱導率較高（約490W/m·K），而GaAs的熱導率較低（約55W/m·K），這種差異在激光劃片過程中會導致熱影響區（HAZ）控制困難：對于SiC，高熱導率可能使熱量快速擴散，影響切割精度；對于GaAs，低熱導率則易造成局部過熱，引發材料相變或再結晶，從而損害器件性能。因此，材料特性的差異要求劃片工藝必須針對性地優化，否則將直接影響芯片的電氣性能和良率。

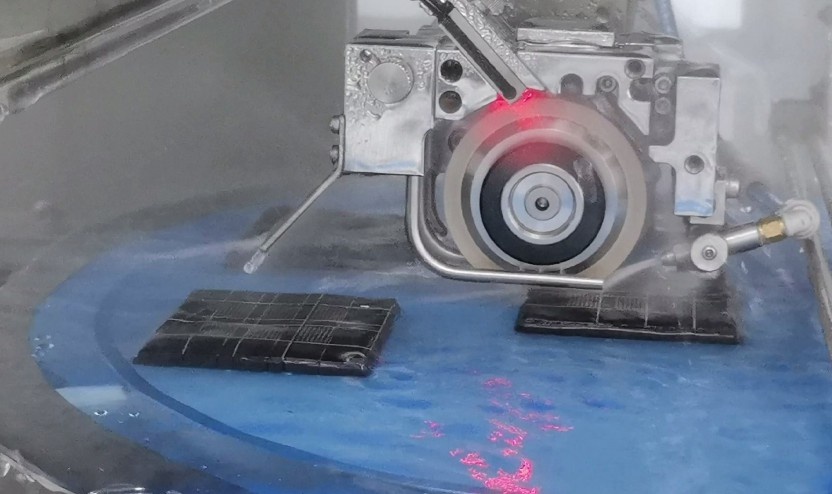

其次，技術挑戰主要體現在切割方法、精度控制和工藝優化上。精密劃片機主要采用機械刀片切割或激光切割兩種方式。在機械刀片切割中，對于GaAs晶圓，由于脆性大，需要精細調整刀片參數，如轉速（通常為30,000-60,000RPM）、進給速度（0.1-1mm/s）和切割深度，以最小化應力集中。例如，過高的進給速度可能導致裂紋擴展，而過低則降低效率。同時，刀片材質（如金剛石涂層）和幾何形狀需專門設計，但即便如此，GaAs的劃片良率仍可能因微裂紋而受限。

對于SiC晶圓，高硬度使得機械刀片磨損加劇，刀片壽命可能僅為硅晶圓劃片的十分之一，這要求頻繁更換刀片并增加維護時間，降低了生產效率。此外，刀片切割過程中的冷卻液使用也需謹慎，因為GaAs和SiC對化學腐蝕敏感，不當?shù)睦鋮s劑可能引入污染。

激光劃片作為一種非接觸式方法，能減少機械應力，適用于脆性材料如GaAs。但激光劃片自身也存在挑戰：例如，在GaAs劃片中，激光波長（如紫外或紅外）的選擇至關重要，短波長激光可減少熱影響，但可能成本更高；對于SiC，激光功率需精確控制（通常為10-100W），以避免材料燒蝕或熱裂紋。激光劃片還可能引起材料再結晶或相變，例如在SiC中形成非晶層，影響器件性能。同時，激光束的聚焦和對準精度需達到微米級，任何偏差都可能導致切割不均勻或芯片尺寸誤差。

在實際應用中，混合工藝（如激光誘導劃片結合機械分離）正在被探索，但工藝參數的優化（如脈沖頻率、掃描速度）仍需大量實驗驗證，這增加了研發成本和時間。

第三，經濟與操作挑戰也不容忽視。精密劃片機設備本身昂貴，高端型號價格可達數十萬至百萬美元，且針對GaAs和SiC的專用劃片機需額外投資于耐磨損刀具和冷卻系統。運營成本高：例如，SiC劃片中刀片更換頻繁，每年可能增加數萬美元的耗材費用；同時，維護要求嚴格，包括定期校準光學系統、清潔激光頭和處理廢料，這需要專業技術人員，增加了人力成本。在產量方面，GaAs和SiC晶圓通常尺寸較?。ㄈ?英寸或6英寸），且劃片速度較慢，導致單位時間產出低，影響整體經濟效益。

此外，劃片過程中的污染控制至關重要，因為GaAs和SiC對微粒和化學雜質敏感，任何污染都可能降低芯片良率。例如，在潔凈室環境中，劃片機需集成除塵系統，但這又增加了設備復雜性和能耗。

從產業影響來看，這些挑戰不僅延緩了GaAs和SiC器件的量產進程，還推動了劃片技術的創新。例如，行業正研發智能劃片機，集成傳感器和AI算法，實時監控切割參數并自動調整，以優化工藝。同時，新材料如金剛石涂層的刀片和新型激光源（如皮秒激光）正在被應用，以提升劃片效率和減少損傷。未來，隨著5G、電動汽車等領域的快速發展，對GaAs和SiC器件的需求將持續增長，精密劃片機需向更高精度、更低成本和更環保的方向演進，例如通過模塊化設計減少維護時間，或采用干式劃片技術降低化學污染。

總之，精密劃片機在GaAs和SiC晶圓劃片中面臨材料特性、技術工藝和經濟操作等多重挑戰，解決這些難題需要跨學科合作，包括材料科學、機械工程和自動化技術的融合。通過持續創新，我們有望提升劃片良率和效率，推動寬禁帶半導體在高端應用中的普及。

常見問題解答（FAQ）

1.問：什么是精密劃片機？它在半導體制造中起什么作用？

答：精密劃片機是一種高精度設備，用于在半導體制造過程中將整片晶圓切割成單個芯片。它通過機械刀片或激光技術實現微米級切割，確保芯片尺寸精確和邊緣完整。在GaAs和SiC等材料劃片中，它的作用尤為關鍵，因為任何切割誤差都可能導致器件失效，影響整體良率和性能。

2.問：為什么GaAs和SiC晶圓比其他材料（如硅）更難劃片？

答：GaAs晶圓脆性大，在機械應力下易產生裂紋；SiC晶圓硬度高，導致刀具快速磨損。相比之下，硅晶圓相對較軟且韌性好，劃片工藝更成熟。這些材料特性使得GaAs和SiC劃片需要更精細的工藝控制，例如優化切割參數和使用專用刀具，以克服脆性和硬度帶來的挑戰。

3.問：在劃片過程中，如何減少GaAs和SiC晶圓的裂紋和損傷？

答：可以通過多種方法減少損傷：對于GaAs，采用低速進給和專用金剛石刀片，或使用激光劃片以最小化機械應力；對于SiC，優化激光功率和脈沖頻率，控制熱影響區。此外，加強晶圓背面支撐、使用冷卻劑降低熱負荷，以及實施在線檢測系統實時調整參數，都能有效減少裂紋和邊緣損傷。

4.問：精密劃片機的維護成本高嗎？日常操作中需要注意哪些要點？

答：是的，維護成本較高，尤其是針對硬質材料如SiC時，刀片更換頻繁，光學系統清潔和校準也需定期進行。日常操作中，應注意：定期檢查刀片磨損情況、保持激光頭清潔、校準對準精度，并遵循制造商指南進行預防性維護。同時，監控環境潔凈度，避免污染，這能延長設備壽命并確保切割質量。

5.問：未來精密劃片機在GaAs和SiC劃片方面有哪些發展趨勢？

答：未來趨勢包括智能化集成，如使用AI和物聯網技術實現實時工藝優化；激光技術升級，例如采用超快激光減少熱損傷；以及多功能設計，將劃片與檢測、清洗集成一體。此外，針對新材料如氮化鎵（GaN）的適配也將推動設備創新，最終提升劃片效率、降低成本和適應更廣泛的應用場景。
