在當今電子制造業追求高效率、高精度和零缺陷的背景下，傳統的人工上下料、手動定位的激光鐳雕生產方式已難以滿足大規模、快節拍的生產需求。COB（ChiponBoard）封裝工藝，作為微電子封裝的關鍵環節，其對芯片的標識追溯要求極為嚴格。因此，對現有的COB在線激光鐳雕機進行全流程自動化改造，成為提升產線智能化水平、降低運營成本、保障產品質量的必然選擇。

一、改造背景與核心目標

1.改造背景：

效率瓶頸：人工上下料速度慢，成為整條產線的節拍瓶頸。

人為誤差：手動放置PCB板易導致位置偏差，引發鐳雕內容錯位、模糊，甚至傷及芯片。

數據追溯困難：人工記錄與物料綁定容易出錯，難以實現精確的全流程追溯。

人力成本與管理壓力：重復性勞動崗位招工難，且伴隨管理和培訓成本。

2.核心目標：

全自動無人操作：實現從上料、定位、鐳雕、檢測到下料的全程自動化。

高精度與高一致性：確保每片PCB板的鐳雕位置和內容絕對精準、一致。

無縫數據集成：與上層MES（制造執行系統）對接，實現“一物一碼”的全程追溯。

提升綜合效率（OEE）：通過減少人為干預，大幅提升設備利用率、生產效率和產品合格率。

二、全流程自動化改造方案架構

本方案以COB在線激光鐳雕機為核心，集成自動化上下料系統、機器視覺系統、智能軟件控制系統，構建一個完整的自動化工作單元。

1.自動化上下料系統：

上料單元：采用托盤式或料倉式自動上料機。PCB板在經過前道工序后，被整齊放置在專用托盤內，由上料機的機械臂或頂升平移機構，依次將PCB板精準移送至鐳雕機的傳送帶上。

傳輸與定位單元：改造或加裝高精度同步帶或?qū)к墏鬏斚到y(tǒng)。在關鍵工位安裝光纖傳感器或光電傳感器，用于檢測PCB板到位情況。同時，采用精密的定位夾具或氣缸擋停機構，確保PCB板在鐳雕時處于固定位置，消除振動帶來的誤差。

下料單元：根據鐳雕后的檢測結果，由PLC控制的分類下料機構執行動作。合格品被移至下一工序的料盤或傳送帶；不合格品則被分流至NG（不良品）收集區，并觸發聲光報警，提醒技術人員處理。

2.高精度機器視覺系統：

這是實現自動化的“眼睛”和“大腦”，是改造方案的技術核心。

硬件構成：包括高分辨率工業相機、專用光源（如環形光、同軸光）、圖像采集卡及視覺處理工控機。

工作原理：

定位與糾偏：相機對傳送帶上的PCB板進行拍照，通過預先設定的定位標志（如Mark點、板邊角）進行圖像識別。視覺系統快速計算出PCB板實際位置與理論位置的偏移量（X,Y,θ），并將此坐標補償值實時發送給激光振鏡系統。激光頭據此自動調整雕刻位置，完美解決因來料放置偏差導致的雕刻錯位問題。

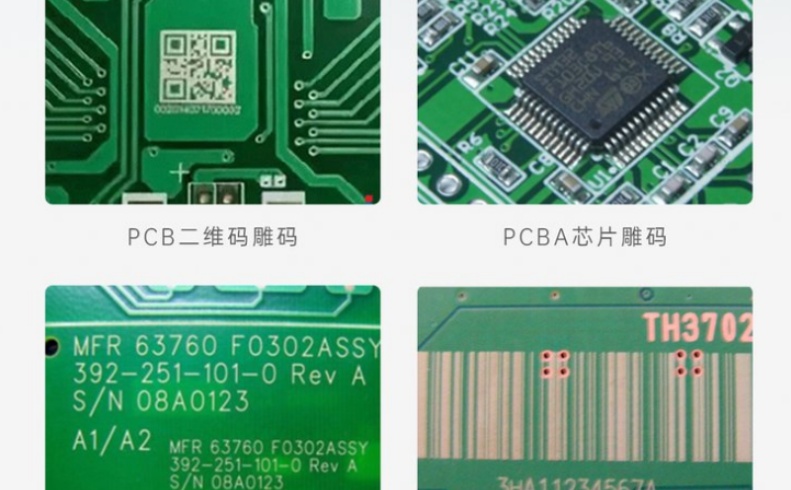

內容識別與校驗：在鐳雕后，可增設第二套視覺系統，對雕刻的二維碼、序列號等進行讀取和驗證，確保內容正確、清晰可讀，實現100%在線質檢。

3.智能軟件控制系統：

這是整個自動化單元的“神經中樞”。

PLC（可編程邏輯控制器）：作為下位機，負責所有硬件設備的邏輯控制，如傳送帶的啟停、氣缸的動作、傳感器的信號處理等，確保整個物理流程順暢、可靠。

激光控制軟件與視覺軟件：兩者深度集成。視覺軟件的坐標補償數據通過通訊協議（如TCP/IP,RS232）實時傳遞給激光控制軟件。激光軟件需支持動態調焦、飛行雕刻等功能，以適應不同板厚和高速生產的需求。

與MES系統集成：自動化單元通過工業以太網與工廠MES系統連接。MES下達生產任務和對應的追溯碼信息；鐳雕完成后，單元將產品序列號、生產時間、設備狀態、檢測結果等數據實時上傳回MES，形成完整的生產數據鏈。

三、改造實施流程

1.需求調研與分析：明確生產節拍、產品規格、追溯要求及與現有產線的接口方式。

2.方案設計與評審：出具詳細的機械、電氣、軟件設計方案，并進行可行性評審。

3.硬件采購與集成：采購標準化的自動化模塊（機械手、傳送帶、視覺系統等）并進行機械組裝與電氣布線。

4.軟件開發與調試：編寫PLC控制程序、視覺識別算法，并完成與激光軟件、MES系統的通訊聯調。

5.現場安裝與試運行：在客戶現場進行設備安裝，進行空跑和帶料測試，優化參數。

6.驗收與培訓：達到預定技術指標后，進行項目驗收，并對客戶操作和維護人員進行系統培訓。

四、預期效益分析

效率提升：實現24小時不間斷生產，生產節拍可提升50%以上，人均產值大幅增加。

質量提升：杜絕因人為因素導致的不良品，產品一次性合格率可達99.9%以上。

成本降低：直接節省單班至少1名操作工，長期來看人力成本顯著下降；同時減少了因誤操作導致的物料報廢。

管理升級：實現生產數據的透明化和數字化管理，為精益生產和智能決策提供有力支撐。

總結

對COB在線激光鐳雕機進行全流程自動化改造，并非簡單的“機器換人”，而是一場深刻的產線智能化升級。它通過機電軟一體化技術的深度融合，構建了一個穩定、高效、智能的生產節點，有力推動了電子制造企業向工業4.0和“中國制造2025”的目標邁進。投資于此，不僅是解決當下生產痛點的良方，更是為企業在未來的市場競爭中構筑核心優勢的戰略布局。

常見問題：

1.問：自動化改造后，如何應對不同尺寸或型號的PCB板？換線生產是否復雜？

答：這正是自動化方案智能化的體現。在方案設計階段，會采用“柔性化”設計理念。對于上料部分，可使用可調節寬度的傳送帶或兼容多種托盤的上料機。在軟件層面，操作員只需在HMI（人機界面）上調用預設的“配方”（Recipe），系統即可自動切換相應的視覺識別程序（如更換Mark點模板）、調整激光雕刻參數和機械手的運動軌跡。整個換線過程通常在幾分鐘內即可完成，極大地提升了設備的多品種適應能力。

2.問：視覺定位系統的精度能達到多少？能否應對PCB板的輕微變形或顏色差異？

答：現代高分辨率工業視覺系統的定位精度通?？梢赃_(dá)到±0.02mm甚至更高，完全滿足COB芯片上微米級追溯碼的雕刻要求。對于PCB板的輕微變形，視覺系統可以通過多點定位或輪廓匹配等高級算法進行補償。而對于板子的顏色、反光等差異，可以通過優化光源（如選擇不同角度、顏色的光）來凸顯特征點，確保在任何情況下都能穩定、準確地識別定位標志。

3.問：改造過程中，如何確保不影響現有的生產計劃？

答：專業的改造服務商會制定周詳?shù)捻?xiàng)目計劃。通常采用“離線預集成、在線快速切換”的模式。即大部分機械結構、電氣控制和軟件編程工作在工廠或?qū)嶒?yàn)室完成組裝和調試，形成一個完整的模塊。待到客戶計劃的停產維護窗口期，再將舊設備移出，把預制好的自動化單元快速接入產線，進行最后的聯調。這種方式能將現場施工對生產的影響降到最低，通常只需幾個工作日即可完成切換。

4.問：自動化系統后期的維護和故障診斷是否困難？

答：一套成熟的自動化系統會配備完善的故障診斷與預警功能。PLC和HMI會實時監控所有傳感器、氣缸、電機等部件的狀態。一旦發生異常，如料盤空、氣壓不足、通訊中斷等，系統會立即在觸摸屏上彈出明確的報警信息和處理建議，并停機保護。日常維護主要是對導軌、絲杠進行清潔潤滑，檢查傳感器位置等，操作并不復雜。服務商也會提供詳細的維護手冊和遠程技術支持，保障系統長期穩定運行。

5.問：這項改造的投資回報周期通常是多久？

答：投資回報周期取決于具體的生產規模、人力成本和使用頻率。我們可以做一個簡單的估算：假設節省一名操作工的年綜合成本（薪資、社保、管理等）為10萬元，改造項目總投入為30萬元。那么僅從直接人力節省來看，靜態回報周期約為3年。但如果綜合考慮因效率提升帶來的產能增加、因良率提升帶來的報廢減少、以及管理成本的下降，實際投資回報周期通常會更短，普遍在1.5年至2.5年之間。這對于一項能帶來長期競爭力的投資而言，是非常有價值的。
