COB激光刻碼機是一種高效、精密的工業設備，廣泛應用于產品標識、追溯和防偽等領域。COB（ChiponBoard）技術將激光芯片直接集成在電路板上，減少了傳統封裝，提升了設備的緊湊性、效率和穩定性。這種刻碼機通過激光束在材料表面進行非接觸式標記，適用于金屬、塑料、陶瓷等多種材料。

隨著工業4.0和智能制造的推進，COB激光刻碼機在自動化生產線中扮演著關鍵角色，幫助企業實現高效、環保的編碼作業。本文將深入解析COB激光刻碼機的結構組成，幫助讀者全面了解其內部機制和應用優勢。

COB激光刻碼機的結構組成主要包括激光源、控制系統、光學系統、機械結構、冷卻系統、電源系統和軟件接口等部分。每個部分相互協作，確保設備穩定運行和高精度標記。下面，我們將逐一詳細描述這些組件。

1.激光源：COB激光模塊

激光源是COB激光刻碼機的核心部件，采用COB技術將半導體激光芯片直接安裝在散熱基板上，通過電路連接實現激光發射。這種設計減少了傳統激光器的封裝體積，提高了熱管理效率和光束質量。COB激光模塊通常由激光二極管、驅動電路和散熱器組成。激光二極管負責產生特定波長的激光（如紅外或紫外光），驅動電路控制激光的功率和脈沖頻率，而散熱器則通過主動或被動冷卻方式維持芯片溫度，防止過熱損壞。

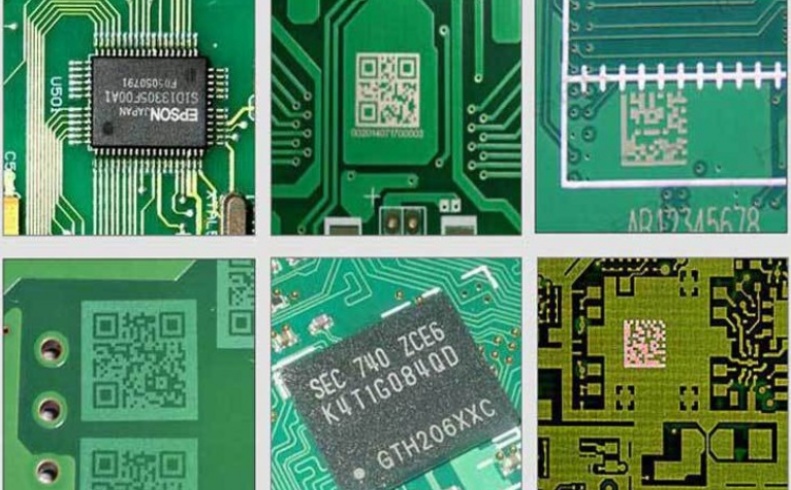

COB激光源的優點包括高亮度、長壽命和低能耗，使其在高速刻碼應用中表現優異。例如，在電子元件標記中，COB激光能實現微米級精度，確保標識清晰耐久。

2.控制系統

控制系統是COB激光刻碼機的“大腦”，負責協調整個標記過程。它通常包括主控板、運動控制卡和接口模塊。主控板基于微處理器或PLC（可編程邏輯控制器），處理用戶輸入的圖案數據，并生成控制信號。運動控制卡則驅動機械部件（如振鏡或工作臺）實現激光束的精準定位。接口模塊支持多種通信協議，如Ethernet、USB或RS-232，便于與外部計算機或生產線集成。

控制系統的軟件算法優化了軌跡規劃和速度控制，確保在高速運動中保持標記一致性。例如，在汽車零部件生產線上，控制系統能實時調整參數，適應不同材料的刻碼需求，提高生產效率。

3.光學系統

光學系統負責激光束的傳輸、聚焦和掃描，直接影響標記質量。它主要由擴束鏡、振鏡和聚焦透鏡組成。擴束鏡用于擴大激光束直徑，減少發散角，提高光束的平行性；振鏡（通常由兩個反射鏡和電機驅動）實現激光束的快速偏轉，在X-Y平面上掃描圖案；聚焦透鏡則將激光束匯聚到工件表面，形成高能量密度的光斑，實現精確蝕刻或氧化標記。光學系統的設計需考慮材料反射率和熱效應，以避免能量損失或標記模糊。在食品包裝行業，COB激光刻碼機的光學系統能適應曲面材料，確保條形碼或日期碼的清晰可讀。

4.機械結構

機械結構提供COB激光刻碼機的物理支撐和運動平臺，包括機架、工作臺和傳動部件。機架通常由鋁合金或鋼材制成，具有高剛性和抗振動性能，確保設備在工業環境中穩定運行。工作臺可以是固定式或移動式，支持工件的定位和夾持；傳動部件如直線導軌或伺服電機，實現工作臺的精確移動，配合激光掃描完成大面積標記。機械結構的設計注重人機工程學，便于安裝和維護。例如，在醫療設備標記中，機械結構能集成到潔凈室環境中，避免污染。

5.冷卻系統

冷卻系統用于管理激光源和電子部件產生的熱量，防止設備過熱導致性能下降或故障。COB激光刻碼機常采用風冷或水冷方式。風冷系統通過風扇和散熱片強制空氣對流，適用于低功率設備；水冷系統則使用循環水和熱交換器，效率更高，適合高功率連續作業。冷卻系統還包括溫度傳感器和控制器，實時監控?zé)崃坎⒆詣?dòng)調節冷卻強度。在長時間運行中，有效的冷卻能延長設備壽命，例如在半導體行業中，COB激光刻碼機通過水冷保持穩定輸出，確保芯片標記的可靠性。

6.電源系統

電源系統為COB激光刻碼機提供穩定的電力供應，包括電源模塊、穩壓器和保護電路。電源模塊將交流電轉換為直流電，滿足激光器和控制部件的電壓需求；穩壓器確保電壓波動不影響標記精度；保護電路則防止過流、過壓或短路，提升設備安全性。電源系統通常符合工業標準，如IP防護等級，適應惡劣環境。在戶外應用中，COB激光刻碼機的電源系統能兼容不同電網條件，保證連續作業。

7.軟件接口

軟件接口是用戶與COB激光刻碼機交互的橋梁，包括標記軟件和監控界面。標記軟件允許用戶設計圖案、設置參數（如功率、速度和頻率），并支持多種文件格式（如DXF或BMP）。監控界面提供實時數據反饋，如標記狀態和故障診斷，便于遠程控制?，F(xiàn)代軟件還集成AI算法，優化標記路徑，減少能耗。例如，在物流行業中，軟件接口能連接數據庫，自動生成序列號，提升追溯效率。

總結來說，COB激光刻碼機的結構組成體現了高度集成和智能化特點，各部件協同工作，實現了高效、精準的標記功能。隨著技術進步，COB激光刻碼機正朝著更小型化、節能化和多功能化發展，未來可能在物聯網和定制化制造中發揮更大作用。通過理解其結構，用戶能更好地操作和維護設備，最大化生產效益。

5個問答

1.問：什么是COB激光刻碼機？它有哪些優勢？

答：COB激光刻碼機是一種采用板上芯片技術的激光打標設備，將激光芯片直接集成在電路板上，實現緊湊設計。優勢包括高精度、長壽命、低能耗和強穩定性，適用于高速工業標記，比傳統激光器更環保高效。

2.問：COB激光刻碼機的主要組成部分有哪些？

答：主要包括激光源（COB模塊）、控制系統、光學系統、機械結構、冷卻系統、電源系統和軟件接口。這些部分協同工作，確保激光束的生成、傳輸和標記過程的精準控制。

3.問：COB激光器與傳統激光器有何不同？

答：COB激光器直接將芯片安裝在基板上，減少了封裝，體積更小、散熱更好；傳統激光器通常有獨立封裝，結構更復雜。COB激光器在效率和集成度上更優，但成本可能較高，適合高要求應用。

4.問：COB激光刻碼機適用于哪些行業和應用？

答：廣泛應用于電子、汽車、醫療、食品和物流等行業，用于產品標識、序列號打標、二維碼雕刻和防偽標記。例如，在智能手機生產中，它能在微小部件上刻印永久性編碼。

5.問：如何維護COB激光刻碼機以延長使用壽命？

答：定期清潔光學部件（如透鏡和反射鏡），檢查冷卻系統水位或風扇運行，確保電源穩定，并更新軟件。建議每運行500小時進行專業保養，避免過熱和灰塵積累，以保持高性能。
