在當今電子制造行業中，COB（Chip-on-Board）芯片作為一種高效的封裝技術，廣泛應用于各類電子設備中，而激光刻碼技術則以其高精度和永久性標記能力，成為COB芯片生產中的關鍵環節。本文將深入解析COB芯片激光刻碼技術的原理、應用場景、優勢挑戰以及未來發展趨勢，幫助讀者全面了解這一技術如何提升產品追溯性和生產效率。結合5個常見問答，我們旨在為工程師、制造商和技術愛好者提供實用的參考。

引言

COB芯片技術是一種將裸芯片直接安裝在印刷電路板（PCB）上，并通過環氧樹脂封裝保護的電子封裝方式。它廣泛應用于LED照明、消費電子、汽車電子和醫療設備等領域，因其體積小、散熱好和成本低而備受青睞。

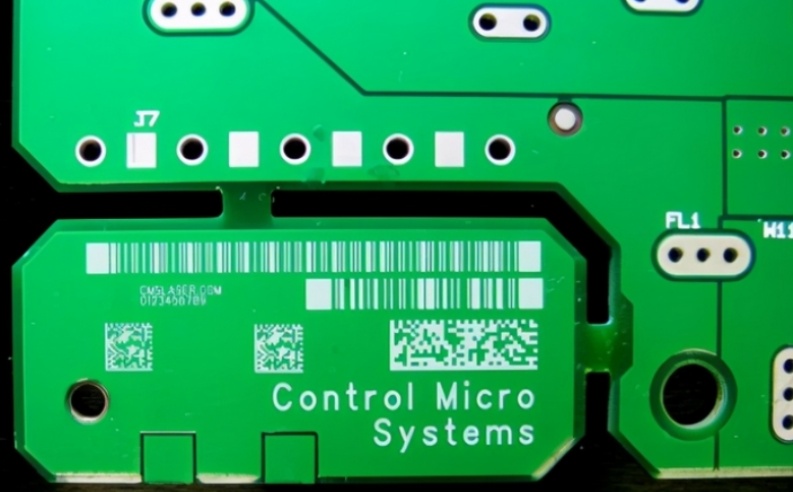

然而，隨著產品小型化和智能化趨勢的加劇，如何在COB芯片上實現高效、可靠的標記和追溯成為制造過程中的關鍵需求。激光刻碼技術應運而生，它利用高能量激光束在芯片表面刻印永久性標識，如序列號、批次號或二維碼，從而確保產品的可追溯性和防偽能力。

據行業數據顯示，激光刻碼技術在電子制造中的應用正以每年15%的速度增長，尤其在COB芯片領域，其精度和環保特性顯著提升了整體生產效率。本文將系統解析這一技術的核心要素，為讀者提供全面的技術洞察。

技術原理

COB芯片激光刻碼技術基于激光與材料相互作用的物理原理。激光刻碼設備通常采用光纖激光器或CO2激光器，通過聚焦鏡頭將激光束精確照射到COB芯片的封裝表面（通常是環氧樹脂或金屬層）。激光能量被材料吸收后，會引發局部加熱、蒸發或化學變化，從而形成永久性標記。例如，在COB芯片上，激光可以刻印微米級的字符或二維碼，而不損傷內部電路。

具體過程包括三個步驟：首先，通過計算機控制系統設計標記內容，如產品信息或追溯代碼；其次，激光器根據預設參數（如功率、頻率和掃描速度）發射脈沖激光；最后，激光束通過振鏡系統快速移動，在芯片表面“雕刻”出清晰圖案。這種非接觸式工藝避免了傳統機械刻碼可能導致的物理損傷，同時確保了高重復精度（通常誤差小于10微米）。此外，激光刻碼適用于多種材料，包括陶瓷、塑料和金屬，使其在COB芯片的多樣化封裝中具有廣泛適用性。與噴墨或蝕刻等傳統方法相比，激光刻碼無需耗材，減少了環境污染，并能在高速生產線上實現實時操作。

應用場景

COB芯片激光刻碼技術在多個行業中得到廣泛應用，主要得益于其高可靠性和靈活性。在LED照明領域，激光刻碼用于在COBLED模塊上標記型號和功率參數，便于安裝和維護過程中的識別。例如，智能家居燈具通過激光刻印的二維碼，可以實現遠程監控和故障診斷。在消費電子中，如智能手機和可穿戴設備，COB芯片常用于傳感器和處理器封裝，激光刻碼則用于添加序列號，以支持供應鏈追溯和防偽驗證。據統計，全球超過60%的智能手機制造商采用激光刻碼技術來管理COB芯片庫存。

汽車電子是另一個重要應用領域，激光刻碼在COB芯片上標記生產日期和認證信息，確保符合嚴格的行業標準（如ISO/TS16949）。在醫療設備中，例如植入式器械的COB芯片，激光刻碼提供無菌、持久的標識，有助于追蹤患者數據和維護記錄。此外，工業自動化設備也依賴這一技術，實現實時數據采集和質量控制?？傮w而言，激光刻碼技術不僅提升了COB芯片的功能性，還推動了物聯網和工業4.0的發展，通過數字化標記實現智能互聯。

優勢與挑戰

COB芯片激光刻碼技術的優勢顯著，主要體現在以下幾個方面：首先，高精度和永久性標記確保了標識在惡劣環境（如高溫、潮濕）下不易磨損，延長了產品壽命。其次，非接觸式工藝減少了對COB芯片的物理應力，降低了缺陷率，提高了良品率。第三，環保節能，激光刻碼無需墨水或化學品，符合綠色制造趨勢。最后，高效率支持大批量生產，一臺激光設備每分鐘可處理數百個芯片，顯著降低人工成本。

然而，這一技術也面臨一些挑戰。成本較高是主要障礙，激光刻碼設備的初始投資可能超過傳統方法，中小企業可能難以承受。材料兼容性問題也存在，例如某些環氧樹脂封裝可能因激光熱影響而變色或開裂，需通過參數優化來緩解。此外，設備維護和操作人員培訓要求較高，需要定期校準以確保標記質量。為應對這些挑戰，行業正推動標準化和模塊化設計，例如開發自適應激光系統，可根據芯片材料自動調整參數。

未來趨勢

展望未來，COB芯片激光刻碼技術將朝著智能化、集成化和微型化方向發展。隨著人工智能和機器學習的融合，激光刻碼系統可能實現自適應標記，根據實時檢測數據優化刻印過程。例如，結合視覺識別技術，自動糾正偏移錯誤。同時，綠色激光器和紫外激光器的進步將提升標記速度和分辨率，適用于更精密的COB芯片封裝。

據預測，到2030年，全球激光刻碼市場在電子領域的份額將增長至25%以上，推動COB芯片在5G和物聯網應用中更廣泛普及。此外，標準化協議（如IPC標準）的完善將促進技術互通，降低應用門檻。

結論

總之，COB芯片激光刻碼技術是一種高效、可靠的標記解決方案，它通過激光精密加工提升了產品的可追溯性和質量。從原理到應用，這一技術展示了其在電子制造中的核心價值，盡管存在成本和技術挑戰，但通過持續創新，它將在未來智能制造業中發揮更大作用。企業和研發人員應關注這一領域的發展，以充分利用其潛力推動產業升級。

5個問答

1.什么是COB芯片激光刻碼技術？

COB芯片激光刻碼技術是一種利用激光束在Chip-on-Board（COB）封裝芯片表面刻印永久性標識的方法。COB芯片是將裸芯片直接安裝在PCB上并用環氧樹脂封裝的電子組件，而激光刻碼通過高能量激光在芯片表面形成微米級標記，如序列號或二維碼。這種技術結合了COB封裝的小型化優勢和激光刻碼的高精度特性，廣泛應用于電子制造中，以實現產品追溯、防偽和質量控制。

2.為什么選擇激光刻碼技術而非其他標記方法？

選擇激光刻碼技術主要因其高精度、永久性和環保性。與傳統噴墨或機械刻碼相比，激光刻碼是非接觸式工藝，避免了物理損傷，標記更清晰持久，且無需耗材如墨水，減少了廢棄物。在COB芯片應用中，激光刻碼能適應多種封裝材料，并在高速生產線上實現高效操作，提升整體生產效率。此外，它支持微細標記，符合電子產品小型化趨勢，成本效益在長期運行中更優。

3.激光刻碼技術在COB芯片中的應用優勢有哪些？

激光刻碼技術在COB芯片中的應用優勢包括：高精度標記（誤差小于10微米），確保標識在小型芯片上清晰可讀；永久性，能抵抗高溫、潮濕等環境因素，延長產品壽命；非接觸式操作，減少對敏感電路的損傷，提高良品率；環保節能，無化學污染；以及高效率，支持自動化生產，縮短周期時間。這些優勢使其在LED、汽車電子等領域中成為首選，助力實現智能追溯和質量管理。

4.激光刻碼技術有哪些常見挑戰？如何解決？

常見挑戰包括高初始成本、材料兼容性問題和設備維護需求。例如，某些COB芯片的環氧樹脂可能因激光熱影響而變色，導致標記不清。解決方案包括：通過參數優化（如調整激光功率和頻率）減少熱損傷；采用模塊化設備降低投資風險；加強操作培訓和維護計劃；以及結合視覺系統實時監控標記質量。行業正推動標準化和新技術研發，以逐步克服這些挑戰。

5.未來激光刻碼技術在COB芯片領域的發展趨勢是什么？

未來發展趨勢包括智能化、集成化和更高精度。隨著AI和物聯網發展，激光刻碼系統將更智能，能自適應調整參數，實現實時質量控制。新型激光器（如紫外激光）將提升標記速度和分辨率，適用于更微型化的COB芯片。同時，與5G和邊緣計算結合，激光刻碼可能支持云端數據管理，推動電子制造向數字化轉型。預計到2030年，這一技術將更普及，成本進一步降低，助力可持續制造。
