在當今精密電子制造領域，對產品標識的要求越來越高：既要清晰永久，又不能損傷內部敏感的芯片。COB（ChiponBoard）技術作為一種先進的集成電路封裝技術，已廣泛應用于各類智能卡、傳感器、LED顯示屏模組等產品中。而在COB封裝完成后，在其黑色環氧樹脂膠體表面進行打標，是整個工藝流程中至關重要的一環。本文將深入解析COB激光打標工藝的全流程，揭示其如何實現高效、精準、無損的標記。

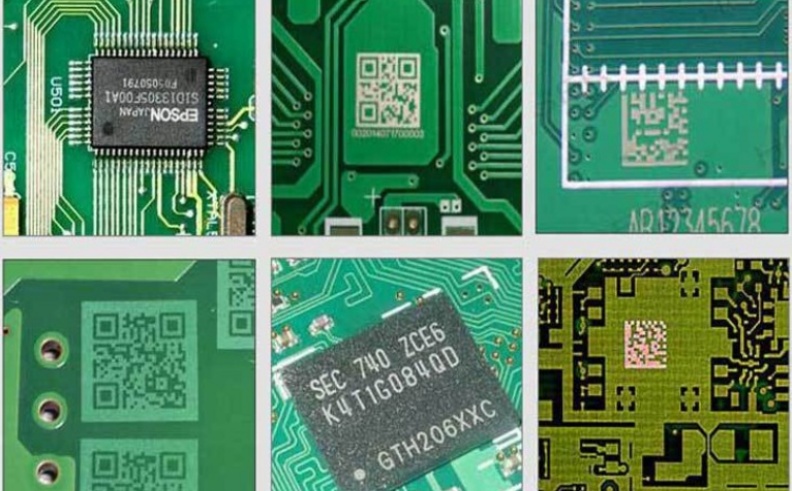

一、什么是COB激光打標？

COB激光打標，特指使用特定波長的激光器（通常是光纖激光器或紫外激光器），在已完成封裝的COB模塊的黑色環氧樹脂膠體表面，通過激光與物質相互作用，灼刻出所需的文字、圖形、二維碼或序列號等信息。

其核心挑戰在于：在不損傷下方脆弱的芯片、金線和電路的前提下，在粗糙且顏色較深的樹脂表面形成高對比度、清晰耐久的標記。

二、COB激光打標工藝流程（7步詳解）

整個COB激光打標工藝是一個精密、連貫的系統工程，其標準流程可分為以下七個核心步驟：

第一步：來料檢驗與準備

在打標前，必須對COB半成品進行嚴格檢驗。檢查內容包括：

膠面平整度：確保環氧樹脂膠面平整、無氣泡、無凹陷，否則會導致打標深淺不一。

清潔度：膠體表面需潔凈，無油污、灰塵或其他污染物，以免影響激光吸收和標記效果。

電路功能：通過電性能測試，確保芯片功能正常，避免對不良品進行無效加工。

第二步：夾具設計與定位

這是確保打標精度的基礎。根據COB模塊的尺寸和形狀，設計專用的治具（夾具）。治具的作用是：

精確定位：將COB模塊牢牢固定在同一位置，保證每個產品打標位置的一致性。

快速換型：便于在生產不同型號產品時快速更換，提升生產效率。

防靜電保護：治具材料通常具備防靜電功能，保護內部芯片免受靜電損傷。

第三步：圖形/內容設計

使用激光打標機配套的軟件（如EZCAD等），設計需要打標的標記內容。這可以是：

固定內容：如公司Logo、產品型號、認證標志等。

可變數據：如序列號、二維碼、生產日期、批次號等。軟件支持?jǐn)?shù)據庫連接，可實現自動流水號生成和跳變。

第四步：激光參數調試（核心環節）

這是整個工藝的靈魂，直接決定標記質量和產品良率。調試的核心參數包括：

激光功率：功率過高會燒穿膠體，損傷金線；功率過低則標記不清。需找到最佳臨界值。

打標速度：激光頭移動的速度。速度過快標記淺，過慢則可能導致材料過度碳化。

頻率：激光脈沖的重復頻率。調整頻率可以改變作用于材料上的熱積累，影響標記的顏色和深度。

填充線間距：對于圖形或文字的填充密度。間距過大會有掃描線痕跡，過小則效率低且熱影響區大。

場鏡選擇：決定打標范圍和精細度。通常COB打標范圍較小，選用焦距合適的場鏡以獲得更小的光斑和更高的精度。

調試目標是在樹脂表面產生一個“發泡”或“淺色化”的物理化學反應，形成與黑色背景對比鮮明的白色或淺灰色標記，而非“燒蝕”出深坑。

第五步：視覺定位與對焦

對于高精度要求的COB產品，會采用CCD視覺定位系統。系統通過攝像頭捕捉產品上的特征點（如邊角或預先制作的標記），與軟件中預設的坐標進行比對，自動補償產品因治具公差或放置偏差帶來的位置偏移，確保打標內容始終落在指定區域。同時，激光頭通過自動對焦系統，確保激光焦點精確落在膠體表面。

第六步：執行打標與實時監控

所有參數設置并定位無誤后，啟動打標程序。激光束按照預設的路徑和參數在膠體表面進行掃描，完成標記?，F(xiàn)代激光設備通常配備實時監控系統，監測激光輸出狀態，確保過程穩定。

第七步：標記質量檢驗與清潔

打標完成后，取下產品進行最終檢驗。

外觀檢驗：在適當?shù)墓庠聪?，人工或使用機器視覺系統檢查標記的清晰度、對比度、完整性和位置準確性。二維碼等需進行識讀率測試。

清潔：使用軟毛刷或離子風機輕輕去除打標過程中產生的微量煙塵殘留，保持產品潔凈。

至此，一個完整的COB激光打標流程結束，產品可流入下一道組裝或包裝工序。

三、COB激光打標的優勢

1.永久性標記：標記與產品本體同壽命，耐磨損、耐腐蝕、耐高溫，無法輕易篡改。

2.非接觸式加工：無機械應力，避免了傳統印刷方式可能導致的物理?yè)p傷。

3.高精度與靈活性：可打印極細小的文字和復雜的二維碼，軟件控制內容，靈活多變。

4.環保高效：無需油墨、溶劑等耗材，屬于清潔加工，運行成本低，效率高。

5.高一致性：計算機控制，確保億萬次打標效果高度一致。

四、應用領域

COB激光打標技術廣泛應用于：

智能卡與RFID：銀行卡、身份證、門禁卡等內部的COB模塊。

傳感器模組：CMOS圖像傳感器、生物識別傳感器。

LED顯示行業：LED顯示屏的驅動與控制單元。

汽車電子：ECU（電子控制單元）、胎壓監測模塊。

消費電子：手機、穿戴設備內部的微型核心模塊。

結語

COB激光打標工藝是現代微電子封裝中一項不可或缺的精加工技術。它完美地平衡了“標記效果”與“芯片安全”之間的矛盾。通過嚴謹?shù)墓に嚵鞒毯途?xì)的參數控制，它不僅賦予了產品獨一無二的身份標識，更在微小方寸之間，展現了高端制造業的智能化、精密化與可靠性水平。隨著物聯網和智能設備的普及，這項技術的地位將愈發重要。

關于COB激光打標的5個問答（FAQ）

Q1：為什么COB激光打標通常選擇光纖或紫外激光器？

A1：這主要取決于材料對激光波長的吸收率。COB封裝的黑色環氧樹脂對1064nm（近紅外，光纖激光器）和355nm（紫外）波長的激光有很好的吸收效果。光纖激光器熱效應相對明顯，通過精確控制可實現樹脂的“發白”效果；而紫外激光器屬于“冷加工”，幾乎無熱影響，能通過光化學作用直接破壞材料分子鍵實現標記，對芯片更安全，特別適用于超薄膠層或?qū)針O度敏感的COB產品。

Q2：COB激光打標有時會出現標記不清或燒焦現象，主要原因是什么？

A2：這通常由以下原因造成：

參數不當：功率過高或速度過慢會導致材料過度碳化（燒焦）；功率過低或速度過快則能量不足，標記不清。

焦距不準：激光焦點沒有準確落在工件表面，導致光斑能量密度不足。

材料不均：不同批次的環氧樹脂配方可能存在微小差異，導致對激光的吸收率變化。

膠面污染：表面的油污會影響激光能量的吸收和轉化。

Q3：COB激光打標會損傷內部的芯片和金線嗎？如何避免？

A3：在參數設置正確的情況下不會。避免損傷的關鍵在于：

精確控制能量：將激光能量嚴格控制在僅能改變樹脂表面顏色（發生物理化學變化）的閾值內，而不足以燒蝕穿透膠體層。

嚴格控制打標深度：COB的封裝膠體有一定厚度，激光標記僅在表面幾微米到十幾微米的深度進行，遠未到達芯片和金線所在的位置。

工藝驗證：在新產品導入時，會通過金相切片分析等方式，驗證打標工藝對內部結構無任何影響。

Q4：COB激光打標的二維碼，其數據容量和識讀率如何保證？

A4：為保證高識讀率：

選擇合適的二維碼類型：如DataMatrix碼因其可靠性高而被廣泛采用。

保證足夠的對比度：淺色標記與深色背景的對比度是識讀的基礎。

控制模塊尺寸：在有限的打標區域內，合理設計二維碼的模塊（黑白小方塊）大小，確保掃碼設備能夠清晰分辨。

預留靜區：在二維碼周?chē)A(yù)留足夠的空白區域。

進行識讀測試：使用工業級讀碼器進行驗證，確保識讀率達到99.5%以上。

Q5：相比傳統的油墨印刷，COB激光打標的成本和效益如何？

A5：從初始投資看，激光設備成本高于油墨印刷機。但從長期和綜合效益看，激光打標更具優勢：

運行成本低：無需持續購買油墨、溶劑、印版等耗材。

無廢品廢液：環保合規成本低。

生產效率高：數字化工序，無需制版、換版，打標速度極快。

質量與價值提升：提供永久性、防偽的標記，提升了產品的可靠性和品牌形象。

維護簡單：設備穩定性高，維護工作量小。

因此，對于追求高品質、高效率和長期生產的制造商而言，COB激光打標的總體擁有成本（TCO）和投資回報率（ROI）更具競爭力。
