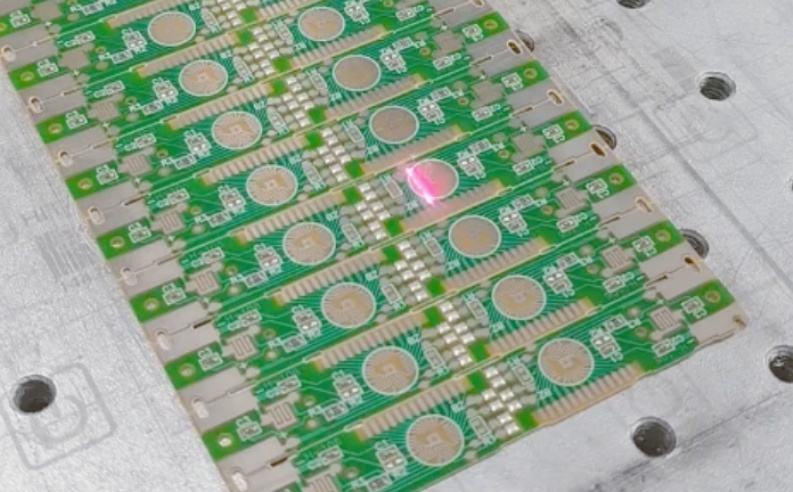

在高度自動化和可追溯性要求極高的現代電子制造業中，PCB（印刷電路板）的標識與追溯已成為不可或缺的環節。激光打碼技術因其永久、高效、高精度、無污染等優勢，已全面取代傳統的油墨噴碼，成為PCB標識的主流工藝。為確保打碼質量的一致性和信息的可讀性，一系列行業標準與最佳實踐應運而生。

一、激光打碼的核心價值與意義

1.永久性與可靠性：激光通過物理或化學變化在PCB表面（通常是阻焊層）形成標記，不會被擦拭、溶劑清洗或高溫所去除，確保了產品生命周期的全程可追溯。

2.高精度與靈活性：可打印一維碼、二維碼、文字、圖形等，信息容量大。最小字符高度可達0.5mm甚至更小，適合在空間有限的PCB上標記。

3.非接觸式與無耗材：避免了物理接觸導致的板面損傷和油墨污染，符合潔凈生產要求，同時降低了長期運營成本。

4.強大的可追溯性：通過二維碼承載生產批次、型號、日期、序列號、供應商代碼等關鍵信息，是實現智能制造和質量控制的核心數據入口。

二、PCB激光打碼的關鍵行業標準與規范要求

雖然存在一些國際標準（如IPC）和各大電子制造商的內控標準，但其核心要求趨于一致，主要涵蓋以下幾個方面：

1.打碼內容規范

唯一性標識：通常要求包含廠商標識、PCB料號、版本號、生產日期/批次號、序列號等。

格式標準化：二維碼（如DataMatrix,QRCode）因其高信息密度和強糾錯能力成為首選。其尺寸、模塊大小、安靜區（QuietZone）需符合規范。

可讀性：標記內容必須清晰、完整，無缺失、模糊或重疊。

2.打碼位置規范

統一性：在同一型號的PCB上，打碼位置必須固定，便于自動化視覺檢測設備快速定位和讀取。

避讓關鍵區域：標記位置應避開金手指、焊盤、測試點、細間距走線及元器件安裝區，防止影響電氣性能或機械裝配。

易見性：應位于PCB組裝后仍可見的位置，方便維修和后期追溯。

3.打碼質量要求

對比度與清晰度：標記與背景（阻焊層）需有足夠的對比度，確保視覺系統和掃碼器能穩定、快速地識別。通常要求對比度均勻，邊緣銳利。

無損傷：激光打碼過程不得造成PCB基材（FR-4等）、銅層或阻焊層的功能性損傷，如碳化、燒穿、起泡、微裂紋等。這需要通過精確控制激光參數（功率、速度、頻率）來實現。

可讀率：在規定的檢測條件下，二維碼的首次讀取率應高于99.5%（通常要求99.9%以上）。

4.設備與工藝參數控制

激光器選擇：光纖激光器和紫外激光器是主流選擇。光纖激光器適用于大部分白色/綠色阻焊層，性價比高；紫外激光器“冷加工”特性好，適用于任何顏色的阻焊層，特別是對熱敏感的高端PCB，標記效果更精細。

參數標準化：針對不同顏色、材質和厚度的阻焊層，需建立標準化的激光功率、掃描速度、打標頻率、填充間距等工藝參數庫，并定期校準設備。

環境與安全：操作環境需保持清潔，配備有效的排煙除塵系統。操作人員需接受培訓，并嚴格遵守激光安全防護規范（如佩戴防護眼鏡）。

三、質量檢驗與驗證

自動化視覺檢測（AVI）：生產線通常集成2D視覺系統，自動對每塊PCB的二維碼進行讀取和等級評定。常用的評級標準是AIMDPM-1-2006，從A（最佳）到F（無法讀取），行業通常要求等級在C級以上。

人工抽檢：定期對標記的附著力進行測試（如膠帶測試），并目檢是否有物理損傷。

總結

PCB激光打碼行業標準的核心目標是在保證PCB完整性和電氣性能的前提下，生成一個永久、清晰、可被機器高速準確讀取的標識。這些標準是連接PCB制造、SMT貼裝、產品測試乃至終端客戶服務的“數據橋梁”，是電子制造業實現數字化、智能化管理的基石。遵循這些標準，不僅能提升生產效率和質量控制水平，更能增強產品的市場競爭力。

FAQ：關于PCB激光打碼的五個常見問題

Q1:為什么有些PCB上的激光二維碼是淺色的，而有些是深色的？

A1:這主要取決于PCB阻焊層的顏色和成分，以及所使用的激光類型。

淺色標記（如白色/灰色）：常見于綠色等深色阻焊層。激光通過燒蝕或使表層顏料變色（發泡/碳化），露出底層的玻璃纖維或樹脂，形成顏色對比。

深色標記（如黑色）：常見于白色等淺色阻焊層。激光使阻焊層材料碳化，從而形成深色標記。

紫外激光：由于其“冷加工”特性，能更精確地破壞阻焊層中的化學鍵而不產生熱影響，通常能產生對比度極高且精細的標記，顏色表現也更穩定。

Q2:激光打碼會損傷我的PCB嗎？

A2:在參數設置正確的情況下，激光打碼是一種安全的表面處理工藝，不會損傷PCB。損傷通常源于參數設置不當，例如：

功率過高/速度過慢：導致過度燒蝕，可能傷及阻焊層下的銅線，甚至導致基材碳化。

焦點不準：導致能量分散，標記模糊不清，也可能因熱影響區擴大而造成損傷。

專業的打碼服務商會通過DOE（實驗設計）為不同板材和油墨優化出最佳的參數，并定期進行金相切片分析，以確保無潛在損傷。

Q3:如果PCB空間非常有限，最小可以打多大的二維碼？

A3:這取決于激光設備的精度和視覺系統的識別能力。目前，使用高質量的紫外激光系統，可以穩定地打出尺寸在2x2mm甚至更小的DataMatrix二維碼。但需要注意的是，二維碼越小，對打碼精度、板材平整度和視覺相機分辨率的要求就越高。在設計中，應盡可能為二維碼預留更大的空間。

Q4:帶有鉛錫表面處理（HASL）或沉金的PCB，可以直接激光打碼嗎？

A4:可以，但有挑戰。

鉛錫表面處理（HASL）：表面不平整，激光打碼可能不清晰。通常建議在阻焊層上打碼，避開金屬表面。

沉金/電金等平坦表面：在這些表面打碼，對比度可能較低。但通過調整激光參數（特別是使用紫外激光），仍然可以形成可見的、可讀的標記，通常表現為表面質感的細微變化。最佳實踐依然是在阻焊層區域進行打碼。

Q5:如何選擇光纖激光器和紫外激光器？

A5:這是一個基于應用需求和預算的權衡。

光纖激光器：

優點：功率高、打碼速度快、采購和維護成本低、壽命長。

缺點：熱影響較大，在某些敏感材料或淺色阻焊層上可能產生碳化或?qū)Ρ榷炔蛔恪?/p>

適用：大多數常規的FR-4PCB，尤其是深色阻焊層（綠、藍、黑）。

紫外激光器：

優點：冷加工，熱影響區極小，標記精細度高，對比度極佳，幾乎適用于所有材料（包括柔性板、陶瓷基板）。

缺點：設備成本高，打碼速度相對較慢，激光器壽命相對較短。

適用：高端HDI板、軟硬結合板、對熱敏感的材料、淺色阻焊層以及需要極精細標記的場合。
