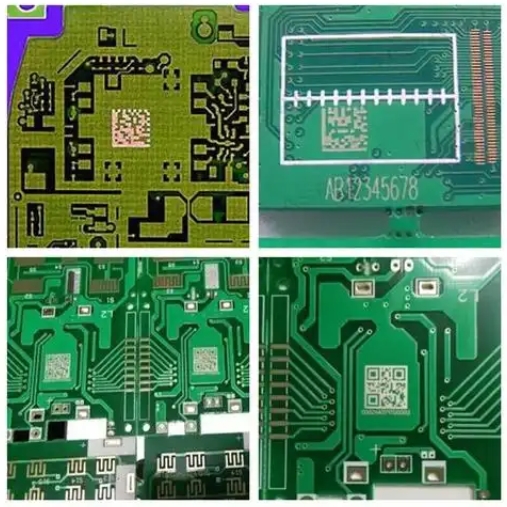

隨著電子制造行業對精度、效率和環保要求的不斷提高，PCB激光打標機逐漸取代傳統油墨噴碼和絲印工藝，成為電路板標識的重要手段。那么，一臺PCB激光打標機到底多少錢？下面我們從不同角度為您詳細解析其價格構成、影響因素及選購建議。

一、PCB激光打標機價格區間

二、影響PCB激光打標機價格的核心因素

1. 激光類型與功率

* PCB打標常用紫外激光（UV 355nm）因其對銅箔和覆銅板材料損傷小，打標精細、邊緣整齊而廣泛使用，價格也相對較高。
* 光纖激光器適用于金屬標記，對PCB只能做簡單標記，價格比紫外激光低。
* 激光功率越大，打標速度越快，成本也隨之上升。

2. 視覺定位系統

* 加裝CCD視覺定位系統可實現自動識別打標位置，提高精度和效率，是高端機型的標配，一般會讓整機價格提升3萬~10萬元。

3. 工作平臺與自動化程度

* 普通平臺為半自動或人工上下料，價格相對較低；
* 搭配流水線、自動上下料機械臂或SMEMA通信接口的自動化整線打標系統，成本自然更高。

4. 品牌與售后服務

* 國產品牌如博特精密、華工激光、銳科激光等性價比高，5~25萬元即可覆蓋大多數需求；
* 進口品牌如Coherent、Trumpf等則價格昂貴，一般需30萬元起步，主要用于極高端應用。

三、是否一定要買貴的？

不一定！選擇激光打標機時，關鍵在于“合適”而不是“越貴越好”：

* 若是小型企業，產品批量不大且不追求全自動化，10萬元內的國產紫外激光打標機已經夠用；

* 若是大規模生產廠家，需要高速、高清晰度打標，并與SMT或AOI設備聯動，那就需要選購帶CCD定位、自動送料系統的高端設備；

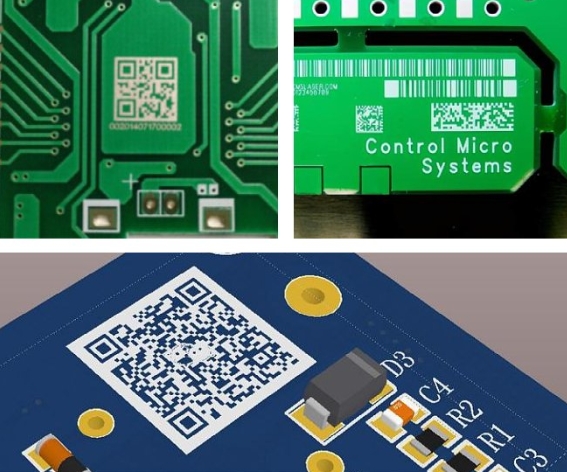

* 若涉及精細二維碼或多層板材標記，應優先選擇高功率紫外激光，能避免燒焦和偏位問題。

四、選購建議

1. 明確打標需求：包括打標材質、精度要求、產線對接方式；
2. 現場打樣測試：聯系廠家提供樣品試打，比較效果和效率；
3. 優先選擇成熟廠家：如博特精密，擁有完整的打標設備鏈條、視覺系統整合經驗及穩定的售后服務；
4. 關注配件耗材和售后：激光器、振鏡頭、場鏡等屬于高頻使用部件，質量與售后響應時間直接關系到使用成本。

五、總結

一臺PCB激光打標機的價格從5萬元到40萬元不等，主要取決于激光類型、功率、自動化配置及品牌服務。對于初創型或中小企業，國產品牌如博特精密提供了性價比極高的解決方案；而對于高端制造企業，高配置的紫外打標系統才能滿足日益嚴苛的生產標準。

如需了解具體品牌機型報價或現場打樣，歡迎留言或咨詢相關廠家獲取技術支持。選擇一款合適的PCB激光打標機，是提升產品質量和生產效率的第一步。

隨著電子產品不斷向小型化、集成化發展，對PCB（印刷電路板）制造工藝的精度和效率要求越來越高，激光打標機因其高精度、非接觸、環保的特點，成為PCB行業重要的標識解決方案。本文將從技術實力、市場占有率、用戶口碑等維度，對當前主流PCB激光打標機品牌進行綜合排名，幫助采購方快速識別優質廠商。

PCB激光打標機品牌排名2025

一、博特精密（BOTEC）——國產高端首選

博特精密近年來在PCB激光設備領域崛起迅速，以自主研發為核心，在激光打標、劃片、切割等方面技術積累深厚。其PCB激光打標機采用高功率紫外激光源，支持二維碼、字符、圖標等復雜標記，廣泛應用于FPC、軟硬結合板等精密電路板。

優勢：

* 核心配件自主可控，設備穩定性強；
* 支持視覺定位系統，標記精度±0.01mm；
* 擁有豐富的售后服務網絡，快速響應。

適用企業類型： 中大型PCB加工廠、OEM電子制造商。

二、大族激光（HAN’S LASER）——激光行業巨頭

作為中國激光設備行業的龍頭企業，大族激光在PCB打標領域布局已久，產品種類覆蓋CO?、紫外、光纖等多種激光源，滿足不同生產線需求。其FPC激光打標方案在國內大型手機、電腦制造商中有廣泛應用。

優勢：

* 技術成熟，品牌知名度高；
* 模塊化設計，支持多功能擴展；
* 擁有自主激光打標軟件系統。

不足：價格偏高，部分定制需求交付周期長。

三、華工激光（HGTECH）——技術底蘊深厚

華工激光依托華中科技大學背景，在激光打標和微加工領域具有深厚技術儲備。其紫外激光打標機在高精密PCB、5G基站板打標方面表現優秀，具備優異的抗熱影響能力。

特點：

* 支持多種打標格式（G碼、二維碼、序列號）；
* 適用于高速產線在線打標；
* 系統集成能力強，可對接MES系統。

四、銳科激光（Raycus）——激光源領導品牌

雖然銳科激光以光纖激光器起家，但近年來也逐步向激光打標整機設備延伸，其PCB激光打標系統主要結合自家高性能激光源，適合要求較高的工業用戶。

優勢：

* 擁有核心激光器技術，產品穩定性強；
* 打標速度快、光斑細；
* 性價比高，維護成本低。

適合：中小型PCB制造企業升級設備選型。

五、創鑫激光（MAX LASER）——性價比之選

創鑫激光同樣以激光器為核心競爭力，其整機打標解決方案在標準PCB、塑封封裝板上具有較好表現。其紫外打標機價格適中，適合對成本敏感但追求自動化的客戶群體。

特點：

* 打標速度和清晰度兼顧；
* 標配自動送料系統；
* 可定制桌面式或流水線式設備。

結語

隨著PCB行業持續向高密度、高精度方向發展，激光打標技術的重要性愈加凸顯。從品牌綜合實力來看，博特精密在國產品牌中憑借定制化服務和設備精度表現突出，正逐步成為新一代PCB激光打標的代表。而大族激光與華工激光則依托技術積累繼續穩居一線。采購方在選擇設備時，應根據自身的產品特性、產能需求及預算綜合考量，選擇最適合的品牌與機型。

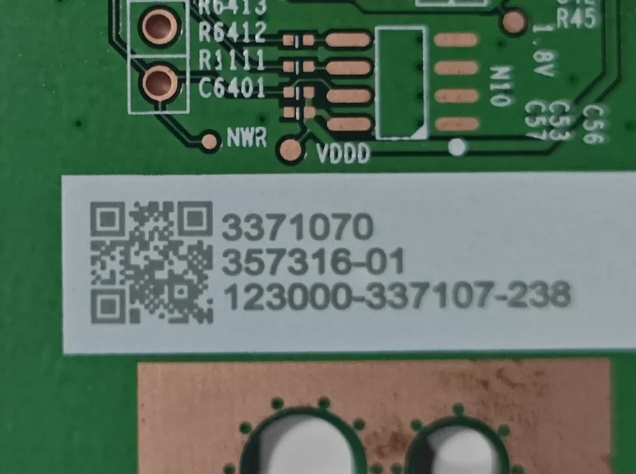

隨著電子信息產業的迅猛發展，電路芯片在各類智能設備中扮演著關鍵角色。而為了實現芯片的溯源、防偽和生產管控，激光打標技術已成為主流解決方案之一。特別是電路芯片激光打標機，因其高精度、無接觸、永久標記的優勢，被廣泛應用于IC封裝、晶圓、PCB、BGA、CSP等各類芯片和電子元器件的標識工作。

本文將詳細介紹電路芯片激光打標機的使用方法、核心步驟、注意事項，并為你解答3個常見高頻問題，助你快速上手、少走彎路。

一、電路芯片激光打標機的核心功能

電路芯片激光打標機是利用高能激光束對芯片表面進行精密雕刻的設備，可以在芯片表面打上：

* 二維碼（DataMatrix、QR碼等）
* 條形碼
* 字母/數字標識（如型號、批次號）
* 客戶定制Logo或圖案

適配多種材質：硅片、陶瓷、金屬、塑料封裝、玻璃等。

常見類型包括：

* 紫外激光打標機（波長355nm，適合精細塑料、晶圓等）
* 光纖激光打標機（1064nm，適用于金屬）
* 綠光激光打標機（532nm，適合微電子材料）

二、電路芯片激光打標機使用流程

1. 前期準備

（1）選擇適合的激光打標機類型
根據芯片封裝材質和打標內容選擇對應波長的設備，確保不會燒蝕芯片或影響性能。

（2）通電預熱
打開主電源，開啟控制系統，讓設備預熱3~5分鐘。

（3）連接視覺定位系統（如有）
部分高端設備配有視覺系統，可識別芯片定位點，實現自動對位打標。

2. 打標設計導入

（1）使用專用打標軟件（如EzCAD、LaserMark）
導入打標內容：條碼、二維碼、字符或圖形，并設置尺寸、字體、對齊方式。

（2）設置打標參數
包括激光功率、頻率、打標速度、線寬、填充方式等。

（3）打標路徑模擬預覽
避免因排版錯誤、功率過大導致芯片損壞。

3. 芯片上料與打標

（1）放置芯片
通過托盤、治具或機械臂將芯片固定在平臺上，避免偏移。

（2）自動對位
若設備帶視覺系統，則通過圖像識別對準芯片目標區域。也可手動對焦并校準焦距。

（3）開始打標
點擊啟動，激光開始按預設路徑在芯片表面打標。

（4）自動/手動下料
部分設備支持流水線聯動，自動將打完標的芯片傳送到下一工位。

4. 檢查與清潔

（1）放大鏡/顯微鏡檢查打標效果
確認字符清晰無偏移、二維碼可掃碼識別。

（2）清理煙塵
部分材料打標會產生微煙或灰塵，可通過外接抽煙裝置清除。

（3）記錄打標數據
便于溯源和質量追蹤，部分軟件支持自動保存打標內容與圖片。

三、使用注意事項

1. 佩戴護目鏡：激光屬于高能量光源，避免眼睛直視。
2. 避免高溫連打：長期高功率打標可能導致芯片受熱異常，建議設置間歇打標。
3. 定期維護光路：如鏡片清潔、激光器冷卻系統檢查，保持設備穩定運行。
4. 防靜電措施：芯片打標區域應為防靜電工作臺，避免損壞芯片內部結構。
5. 備份打標模板：一旦軟件或系統崩潰，確保模板能快速恢復。

四、3個電路芯片激光打標高頻問題（FAQ）

Q1：激光打標會影響芯片性能嗎？

答：如果選擇正確波長和適當參數，激光打標僅在表層進行，不會穿透或影響芯片內部電路。但不當設置（如功率過高）可能造成熱損傷，因此必須經過嚴格測試和驗證。

Q2：芯片表面很小，二維碼怎么確?？蓲?？

答：建議使用高分辨率打標系統（如紫外激光+CCD對位），同時調整二維碼的“容錯率”和密度，保持邊緣清晰、對比度高，確保掃碼率達99%以上。尺寸控制在1mm×1mm以上更為穩妥。

Q3：打標內容可以自動變更嗎，比如序列號或批次號？

答：可以。打標軟件通常支持變量字段設置，結合數據庫或Excel導入，可以實現每顆芯片自動生成唯一編號，實現全流程可追溯。

結語

電路芯片激光打標機已成為智能制造中的“微雕利器”，助力企業提升識別效率與管理水平。只要掌握了正確的使用方法與細節操作，不僅可以保障芯片品質，還能有效防偽、抗串貨，讓品牌更有競爭力。

如需采購或了解激光打標解決方案，歡迎關注博特精密等專業品牌，提供一站式定制支持，覆蓋設備選型、軟件集成、視覺定位、打標檢測等全流程服務。
