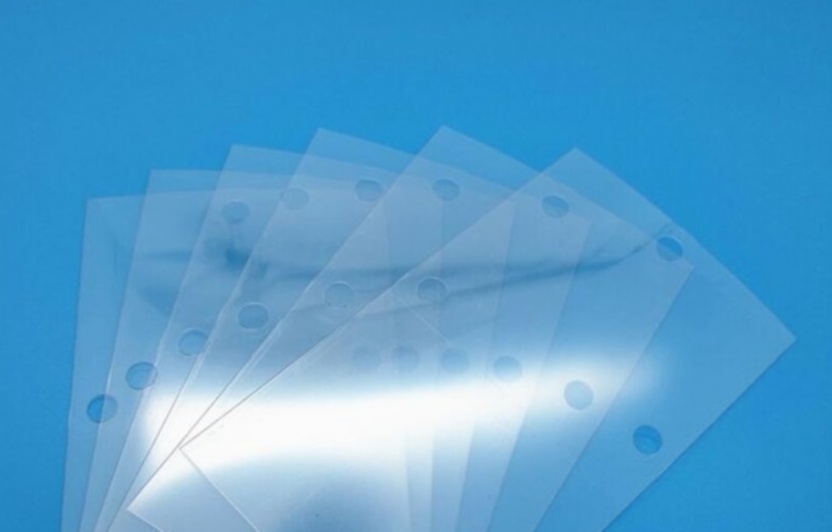

在現(xiàn)代精密制造業(yè)中，PET（聚對苯二甲酸乙二醇酯）膜因其優(yōu)異的絕緣性、透光性、柔韌性和機械強度，被廣泛應(yīng)用于電子、醫(yī)療、包裝、顯示觸控等領(lǐng)域。激光模切技術(shù)，作為一種非接觸、高精度、高靈活性的加工方式，已成為PET膜加工的主流選擇。然而，要獲得完美的切割效果，其核心秘訣在于對激光模切機的“速度”與“功率”這兩個關(guān)鍵參數(shù)進行精密的匹配與優(yōu)化。這不僅是操作技術(shù)，更是一門關(guān)乎效率、質(zhì)量與成本的平衡藝術(shù)。

一、速度與功率的角色解析

在激光模切過程中，速度與功率是相互依存、相互制約的一對核心參數(shù)。

激光功率：指激光器輸出的能量強度，通常以瓦（W）或百分比（%）表示。它決定了單位時間內(nèi)作用于PET材料表面的能量多少。功率越高，瞬間能量越強。

加工速度：指激光頭相對于材料表面的移動速度，通常以毫米/秒（mm/s）或米/分鐘（m/min）表示。它決定了激光能量在材料某一點上的作用時間。速度越快，作用時間越短。

它們的關(guān)系可以簡單理解為：能量沉積=功率×作用時間。由于作用時間與速度成反比，因此，能量沉積∝功率/速度。

二、速度與功率匹配不當?shù)暮蠊?/h2>

不恰當?shù)钠ヅ鋾苯訉е录庸と毕荩绊懏a(chǎn)品良率。

1.功率過高，速度過慢：

過燒/碳化：能量過度輸入，導致PET材料不僅被汽化，還會發(fā)生燃燒和碳化，切緣發(fā)黃、發(fā)黑，產(chǎn)生難聞氣味和煙塵殘留。

熱影響區(qū)過大：熱量大量傳導至切割區(qū)域周邊，導致材料變形、收縮，甚至損傷周圍的精密電路或功能層。

熔渣堆積：熔化的材料不能及時被吹走，在切緣背面形成不規(guī)則的熔凝毛刺。

2.功率過低，速度過快：

切不透/切割不連續(xù)：能量不足以完全汽化材料厚度，導致切割線斷斷續(xù)續(xù)，產(chǎn)品無法順利剝離。

切緣粗糙/毛邊：能量不足使材料處于“半熔半燒”狀態(tài)，切緣會出現(xiàn)拉絲、毛躁和不光滑的現(xiàn)象。

需要重復(fù)加工：一次無法切透，被迫進行二次或多次切割，極大降低生產(chǎn)效率。

3.功率與速度匹配良好：

切面光滑平整：切緣呈透明或微白狀態(tài)，無毛刺、無碳化。

熱影響區(qū)極?。褐苓叢牧蠋缀醪皇苡绊懀叽绶€(wěn)定性好。

無熔渣殘留：輔助氣體能有效吹走熔融物，背面潔凈。

效率最大化：在保證質(zhì)量的前提下，達到最高的生產(chǎn)速度。

三、如何進行最優(yōu)化的參數(shù)匹配

實現(xiàn)最優(yōu)匹配是一個系統(tǒng)性的調(diào)試過程，需綜合考慮以下因素：

1.材料因素：

厚度：這是最關(guān)鍵的變量。膜越厚，所需功率越高，或速度需相應(yīng)降低。例如，切割25μm的PET保護膜與切割125μm的PET基板，參數(shù)差異巨大。

成分與涂層：純PET與帶有亞克力膠、ITO（氧化銦錫）鍍層、抗反射涂層等復(fù)合材料的切割特性不同。涂層可能會吸收或反射特定波長的激光，需要調(diào)整參數(shù)。

2.激光器類型：

CO2激光器（波長10.6μm）：PET對其吸收率極高，是目前最主流的選擇。匹配相對容易，但要防止功率過高導致碳化。

紫外激光器（波長355nm等）：屬于“冷加工”，通過光化學作用直接破壞材料分子鍵，熱影響區(qū)極小，非常適合超精細切割和避免熱損傷的場合。但其功率通常較低，速度會慢于CO2激光，設(shè)備成本也更高。

3.輔助氣體：

使用壓縮空氣或氮氣等惰性氣體，可以吹走熔融物，冷卻切緣，并抑制燃燒。氣壓的大小會影響切割效果，通常需要與速度功率協(xié)同調(diào)試。

標準調(diào)試流程：

第一步：固定其他變量。先設(shè)定一個適中的頻率和氣壓。

第二步：功率掃描。固定一個較慢的速度，從小到大逐步增加激光功率，直到剛好能切透材料。記錄下這個“臨界功率”。

第三步：速度優(yōu)化。在臨界功率的基礎(chǔ)上，逐步提高加工速度，觀察切緣質(zhì)量。當速度提升到開始出現(xiàn)切不透或毛邊時，稍微回調(diào)速度或微增功率，找到一個既能保證完美切透、切面光滑，又是速度最快的“甜蜜點”。

第四步：微調(diào)與驗證。對找到的參數(shù)進行小批量試產(chǎn)，確認其穩(wěn)定性和一致性。

四、實際應(yīng)用案例

場景：切割一款50μm厚帶膠的PET保護膜。

目標：高速、無殘膠、切緣無黃邊。

設(shè)備：60WCO2激光模切機。

調(diào)試過程：

1.初始設(shè)置：速度1000mm/s，功率20%。

2.發(fā)現(xiàn)切不透，背面有殘膠。將功率提升至30%。

3.可以切透，但切緣微黃，有燒焦味（功率偏高）。將速度提升至1500mm/s。

4.此時又出現(xiàn)局部切不透。將功率微調(diào)至33%。

5.最終參數(shù)：速度1450mm/s，功率33%，輔助氣壓0.4MPa。在此參數(shù)下，切割順暢，切緣光滑潔白，無黃化，背面無殘膠，效率達到預(yù)期。

結(jié)論

PET膜激光模切的精髓，在于深刻理解并精準駕馭速度與功率之間的動態(tài)平衡。它沒有一成不變的“萬能參數(shù)”，而是需要工程師和技術(shù)人員基于材料特性、設(shè)備性能和產(chǎn)品要求，通過科學的實驗和嚴謹?shù)尿炞C，不斷探索和優(yōu)化的過程。掌握這門藝術(shù)，意味著能夠在質(zhì)量、效率和成本之間找到最佳支點，從而在激烈的市場競爭中占據(jù)優(yōu)勢。

【問答環(huán)節(jié)】

1.問：為什么有時候功率已經(jīng)很高了，但還是切不透PET膜？

答：切不透并非總是功率不足的問題。可能的原因有：

焦點位置不準：激光焦點沒有精確落在材料表面，導致能量密度不足。這是最常見的原因之一，需要重新校準焦距。

速度過快：功率雖高，但激光在每個點的作用時間太短，總能量輸入仍然不夠。

光路污染或透鏡老化：鏡片污染或激光器老化會導致實際到達材料表面的能量衰減。

輔助氣體干擾：氣壓過高可能對薄膜造成抖動，反而影響切割；氣壓類型不對也可能影響散熱和排渣。

材料問題：材料的厚度或成分與預(yù)期不符。

2.問：在批量生產(chǎn)中，如何保持速度與功率匹配的穩(wěn)定性？

答：確保穩(wěn)定性需要多管齊下：

參數(shù)固化與標準化：對驗證好的最優(yōu)參數(shù)進行記錄和鎖定，建立產(chǎn)品工藝數(shù)據(jù)庫。

設(shè)備定期維護：定期清潔光學鏡片，校準光路和焦點，檢查激光器輸出功率是否衰減。

環(huán)境控制：保持車間恒溫恒濕，因為溫度和濕度變化會影響激光器的輸出效率和材料的物理特性。

材料一致性：與供應(yīng)商建立嚴格的質(zhì)量標準，確保來料厚度、成分的批次穩(wěn)定性。

首件檢驗制度：每批次生產(chǎn)前進行首件切割并檢驗，確認參數(shù)無誤后再批量生產(chǎn)。

3.問：對于不同顏色的PET膜，速度和功率參數(shù)需要調(diào)整嗎？

答：是的，非常需要。材料的顏色直接影響其對激光波長的吸收率。

透明/白色PET：對CO2激光（遠紅外）吸收率都很高，參數(shù)差異不大。

黑色PET：通常含有碳黑等添加劑，對激光的吸收率極高，容易過熱碳化。因此，在切割黑色PET時，通常需要適當降低功率或提高速度，以避免切緣燒焦。

其他顏色：需要根據(jù)其具體的色素成分進行測試。原則是：顏色越深、越接近黑色，通常吸收率越高，需要防止能量過載。

4.問：為了實現(xiàn)更快的加工速度，是不是無腦提升功率就可以了？

答：絕對不行。這是一種危險且低效的做法。

質(zhì)量風險：粗暴地提升功率會直接導致過燒、碳化和熱變形，產(chǎn)品報廢率急劇上升。

設(shè)備風險：長期在超高功率下運行會加速激光器和光學元件的損耗，縮短設(shè)備壽命，增加維護成本。

效率悖論：因質(zhì)量不合格導致的返工和廢品，會嚴重拖累整體生產(chǎn)效率。

正確做法：應(yīng)在保證切透和切面質(zhì)量的前提下，同步、協(xié)同地提升速度和功率，找到那個質(zhì)量的極限點。有時，升級更高功率的激光器才是實現(xiàn)高速生產(chǎn)的根本解決方案。

5.問：除了速度和功率，還有哪些參數(shù)會影響PET膜的激光模切質(zhì)量？

答：除了核心的速度與功率，以下參數(shù)同樣至關(guān)重要：

激光頻率：指每秒發(fā)射的激光脈沖數(shù)。高頻適用于連續(xù)、快速的切割，熱影響??；低頻脈沖能量高，適用于厚材料或需要“啄擊”式加工的場景，需與速度匹配。

焦點位置：焦點決定了光斑大小和能量密度。焦點在表面時能量密度最高，是切割的最佳位置。

輔助氣體類型與壓力：空氣、氮氣、氧氣各有用途。對于PET，常用壓縮空氣或氮氣來冷卻和吹渣。氣壓大小影響排渣效果和切縫清潔度。

圖形路徑與切割順序：優(yōu)化的切割路徑可以減少空移時間，提升效率。合理的切割順序（如先內(nèi)后外）可以避免因材料應(yīng)力釋放導致的移位。
