精密劃片機作為半導體和微電子封裝領域的關鍵設備，在陶瓷基板（如Al?O?氧化鋁、AlN氮化鋁等）的劃切與分割中扮演著至關重要的角色。陶瓷基板以其優良的絕緣性、高導熱性和穩定的機械性能被廣泛應用于功率器件、LED、射頻模塊等領域。

然而，其高硬度、高脆性的物理特性也給切割帶來了巨大的挑戰，如崩邊、微裂紋、分層等問題。本文將結合實操經驗，系統闡述精密劃片機切割陶瓷基板的工藝流程、關鍵參數控制及常見問題的解決方案。

一、切割前的核心準備工作：奠定成功基石

“工欲善其事，必先利其器”。在按下啟動鍵之前，充分的準備工作是保證切割質量的第一步。

1.基板貼裝與固晶：

UV膜的選擇與粘貼：必須選擇粘性適中、延展性小的藍色或透明UV膜。粘貼時需使用貼膜機，確保膜與陶瓷基板背面完全貼合，無任何氣泡。氣泡在切割過程中會成為應力集中點，導致基板碎裂或位移。

框架張緊：將貼好膜的基板固定在金屬框架上，并確保膜面具有一定的張力。過松的膜在切割時會產生振動，影響切割穩定性；過緊則可能在切割后導致芯片“飛晶”。

2.刀具（砂輪）的選擇：

金剛石砂輪是關鍵：切割陶瓷必須使用電鍍或樹脂結合劑的金剛石砂輪。其粒度、濃度和金剛石顆粒的尺寸直接影響切割效率和切口質量。

經驗之選：對于要求高精度、小崩邊的陶瓷基板，通常選擇粒度較細（如1200-2000）、高濃度的砂輪。粗粒度砂輪效率高但崩邊大，適用于對切口質量要求不高的粗切。

3.設備校準與對刀：

主軸徑向跳動檢測：主軸的徑向跳動必須控制在1μm以內。跳動過大會導致砂輪磨損不均、切割線寬不一致和崩邊加劇。

刀尖高度與切割深度設定：這是實操中最關鍵的一步。原則是：“切割深度=基板厚度+貼膜厚度+安全余量（約10-20μm）”。對刀時，通常使用“刀尖接觸感知”功能，讓砂輪緩慢接觸基板表面，將此點設定為Z軸零點，然后下切至預設深度。必須確保刀尖能完全切穿基板，但又不能過深切入承載膜下的膠層，否則會加劇刀具磨損和產生污染。

二、切割過程中的參數優化與實時監控

參數設置是切割工藝的靈魂，需要根據具體的陶瓷材料、厚度和砂輪特性進行動態調整。

1.主軸轉速：

陶瓷切割通常采用較高的主軸轉速，一般在30,000RPM至60,000RPM之間。高轉速能保證單顆金剛石顆粒的切削線速度，實現更“鋒利”的切割，減少對材料的擠壓，從而抑制崩邊。

2.切割進給速度：

這是效率與質量的平衡點。速度過快，會導致切削力增大，砂輪來不及有效去除材料，造成崩邊、裂紋甚至斷刀。速度過慢，則效率低下，且可能因摩擦生熱過多而影響材料性能。

實操技巧：可以采用“分步切割法”。第一刀使用較快的速度進行粗切，切至80%-90%的深度；第二刀使用較慢的速度進行精修，完成剩余部分的切割并修整切口。此法能顯著改善崩邊質量。

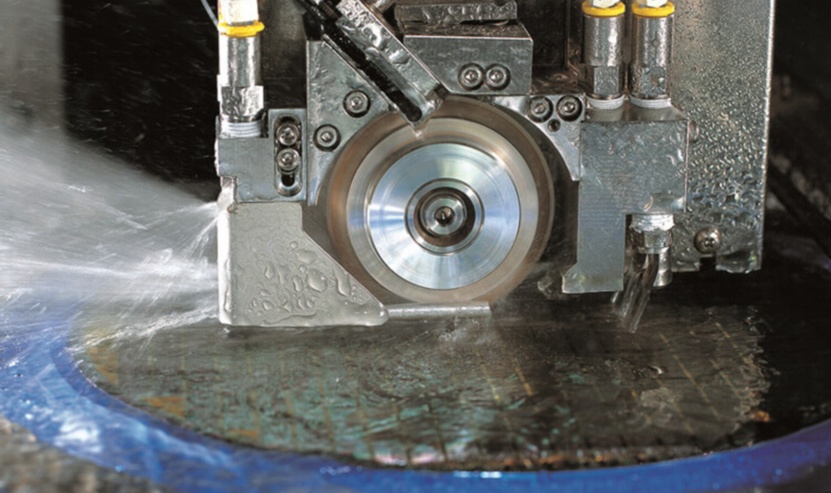

3.切削冷卻液：

作用不可或缺：冷卻液的主要作用是冷卻、潤滑和排屑。對于陶瓷切割，必須使用去離子水基的冷卻液，并保證其電阻率（通常要求>1MΩ·cm）和PH值在標準范圍內。

噴嘴位置與流量：確保冷卻液噴嘴準確對準砂輪與材料的切入點和刀尖，流量要足夠大，以迅速帶走切削熱和磨屑。若冷卻不充分，熱應力會導致微裂紋擴展。

4.實時監控與聽音辨位：

經驗豐富的操作員會時刻關注切割狀態。正常的切割聲音是平穩連續的“嘶嘶”聲。如果出現刺耳的尖鳴聲或斷續的撞擊聲，可能意味著參數不當、刀具磨損或主軸狀態異常，需立即停機檢查。

三、切割后的檢查與問題分析

切割完成后的檢驗是驗證工藝有效性的最終環節。

1.崩邊檢測：使用光學顯微鏡或共聚焦顯微鏡觀察切口邊緣。測量崩邊尺寸（ChippingSize），通常要求控制在陶瓷基板厚度的10%以內。若崩邊超標，需從降低進給速度、更換更細粒度砂輪、優化切割深度等方面進行調整。

2.切割道位置精度檢查：使用測量顯微鏡檢查切割線是否精確對準了基板上的切割道（Street），確保沒有切偏傷及電路。

3.斷面觀察：對于嚴重的質量問題，可能需要通過SEM（掃描電鏡）觀察切口斷面，分析裂紋的形態和成因，是源于機械應力還是熱應力。

四、總結

精密劃片機切割陶瓷基板是一項集設備、材料、工藝于一體的綜合性技術。成功的實操經驗來自于對每一個細節的深刻理解和嚴格控制：從充分的產前準備，到“轉速-進給-冷卻”三大核心參數的精細調校，再到過程中的敏銳監控和產后的科學分析。唯有通過不斷的實踐、總結和優化，才能駕馭這臺精密的設備，在堅硬的陶瓷上“切”出完美無瑕的電路疆域。

FAQ（常見問題解答）

Q1:切割陶瓷基板時，崩邊（Chipping）問題總是很嚴重，有哪些主要的解決思路？

A1:解決崩邊問題是一個系統性工程，主要從以下幾個方面入手：

優化刀具：更換為粒度更細、金剛石分布更均勻的砂輪。

調整參數：適當降低切割進給速度，或采用“先快后慢”的分步切割法。

檢查設備：確認主軸跳動是否在允許范圍內，夾持是否穩固。

確保冷卻：檢查冷卻液流量和噴嘴位置，確保充分冷卻和潤滑。

驗證切割深度：確保切割深度恰到好處，既能切穿基板，又不過深。

Q2:如何判斷金剛石砂輪已經磨損需要更換？

A2:可以通過以下跡象判斷：

切割能力下降：在相同參數下，切割進給變得困難，甚至出現報警或卡頓。

切口質量惡化：崩邊尺寸明顯增大，切口表面變得粗糙。

異響與振動：切割時出現異常振動或刺耳的噪音。

視覺檢查：砂輪表面的金剛石顆粒明顯磨平，金屬基體或樹脂結合劑大面積暴露。

尺寸測量：切割后的芯片尺寸出現系統性偏差，表明砂輪刀痕寬度已因磨損而改變。

Q3:切割不同厚度的陶瓷基板，核心參數應如何調整？

A3:

對于更厚的基板：

切割速度：應適當降低，以減小單次切削力，防止崩邊和斷刀。

主軸轉速：可保持較高或略微降低，以保證切削線速度。

冷卻液：需要更強的冷卻效果，應確保流量充足。

考慮多刀切割：對于非常厚的基板，分多刀切割是更穩妥的選擇。

對于更薄的基板：

切割速度：可以適當提高。

主軸轉速：通常使用高轉速，以實現更潔凈的切割。

切割深度：需要極其精確地控制，避免損傷承載膜。

Q4:為什么必須使用去離子水作為冷卻液的基礎？普通自來水可以嗎？

A4:絕對不可以使用普通自來水。原因如下：

防止離子污染：陶瓷基板上的電路多為金、銀等金屬，自來水中的氯離子、鈣鎂離子等會造成電路腐蝕和離子遷移，導致器件失效。

保證絕緣性能：去離子水具有極高的電阻率，能有效防止在切割過程中因冷卻液導電而引發的電路短路。

保護設備：自來水中的礦物質長期使用會形成水垢，堵塞精密的水路系統和噴嘴。

Q5:在切割A(yù)lN（氮化鋁）和Al?O?（氧化鋁）時，工藝上有何不同？

A5:雖然都是陶瓷，但二者特性有差異，工藝需微調：

AlN（氮化鋁）：導熱性極好，但硬度和脆性相對Al?O?更高。

刀具：建議使用針對高硬度材料優化的、結合力更強的金剛石砂輪。

參數：由于更脆，進給速度可能需要比切割同等厚度的Al?O?更慢一些，以抑制崩邊。對冷卻的要求同樣很高。

Al?O?（氧化鋁）：硬度高，應用最普遍，工藝相對成熟。

參數設置范圍更寬，可根據常見的經驗數據庫進行初設，再微調優化。通常其切割效率可以比AlN略高。
