激光鐳雕技術作為一種高精度、非接觸式的加工方法，近年來在電子制造領域得到了廣泛應用。尤其在COB（Chip-on-Board）封裝中，激光鐳雕技術用于芯片標記、電路修整和封裝過程中的精細加工，顯著提升了生產效率和產品質量。

COB封裝是一種將芯片直接安裝在印刷電路板上的技術，廣泛應用于LED照明、傳感器、微處理器等領域，具有高密度、低成本和高可靠性的優勢。隨著智能制造的興起，激光鐳雕技術正與自動化、物聯網（IoT）、人工智能（AI）等先進技術融合，推動COB封裝向更高效、智能和可持續的方向發展。

本文將探討激光鐳雕技術在COB封裝智能制造中的未來趨勢，分析其技術演進、應用擴展及潛在挑戰。

激光鐳雕技術在COB封裝中的應用現狀

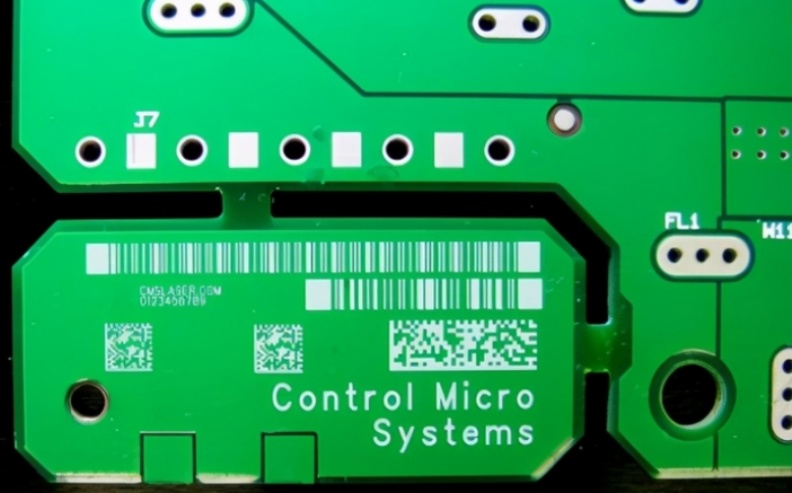

激光鐳雕技術利用高能激光束在材料表面進行雕刻、標記或切割，具有精度高、速度快、無污染等特點。在COB封裝中，它主要用于芯片標識、線路修整和封裝結構的微加工。例如，在LEDCOB封裝中，激光鐳雕可用于標記芯片序列號，確保產品可追溯性；同時，它還能修復電路缺陷，提高封裝良率。當前，激光鐳雕技術已實現微米級精度，能夠處理多種材料，如硅、陶瓷和聚合物，適應COB封裝對高密度集成的要求。

然而，隨著電子設備向小型化和高性能化發展，傳統激光鐳雕技術面臨熱影響、加工速度限制等挑戰，亟需創新。

未來趨勢分析

1.技術精度與效率的持續提升

未來，激光鐳雕技術將朝著更高精度和更快速度的方向發展。通過采用超短脈沖激光（如飛秒激光），可以減少熱影響區，實現更精細的加工，適用于COB封裝中更復雜的芯片結構。同時，激光源的功率和穩定性將得到優化，結合自適應光學系統，能夠?qū)崟r(shí)調整激光參數，適應不同材料和處理需求。例如，在COB封裝中，激光鐳雕可能用于納米級電路的直接寫入，提升封裝密度和性能。預計到2030年，激光鐳雕的加工精度可能達到亞微米級別，加工速度提升50%以上，這將顯著降低COB封裝的成本和生產周期。

2.與智能制造的深度融合

智能制造強調數據驅動和自動化，激光鐳雕技術將更緊密地集成AI和IoT。通過AI算法，激光鐳雕系統可以自動優化加工參數，如功率、頻率和掃描路徑，基于實時數據預測和預防缺陷。例如，在COB封裝生產線中，IoT傳感器可以監控激光設備的狀態，并將數據上傳至云端，實現遠程控制和預測性維護。這種融合不僅能提高生產靈活性，還能減少人為錯誤，提升整體良率。此外，數字孿生技術的應用將允許在虛擬環境中模擬激光鐳雕過程，進一步優化COB封裝設計。

3.應用領域的擴展與創新

激光鐳雕技術在COB封裝中的應用將擴展到新興領域，如5G通信、人工智能芯片和可穿戴設備。隨著物聯網和邊緣計算的普及，COB封裝需要處理更高頻率和更小尺寸的芯片，激光鐳雕技術可用于高頻電路的微調和高密度互連。同時，在柔性電子和生物醫學設備中，激光鐳雕可能實現可降解材料的加工，支持可持續制造。未來，我們可能會看到激光鐳雕與3D打印結合，用于COB封裝的快速原型制造，推動個性化電子產品的開發。

4.可持續性與環保考量

在綠色制造趨勢下，激光鐳雕技術將更注重節能和環保。通過使用高效激光器和可回收材料，減少能源消耗和廢棄物產生。在COB封裝中，激光鐳雕可以替代化學蝕刻等傳統方法，降低有害物質使用，符合全球環保法規。此外，激光技術的進步可能實現低溫加工，減少對芯片的熱損傷，延長產品壽命。未來，激光鐳雕系統可能配備能源管理系統，通過智能調度優化能耗，支持COB封裝的碳中和目標。

5.挑戰與應對策略

盡管前景廣闊，激光鐳雕技術在COB封裝智能制造中仍面臨挑戰。首先，高精度加工可能導致設備成本上升，中小企業可能難以承受。解決方案包括開發模塊化激光系統，降低初始投資。其次，熱管理和材料兼容性問題需要持續研發，例如通過多物理場模擬優化激光參數。最后，人才短缺和標準缺失可能阻礙推廣，建議加強行業合作，制定統一標準，并推動教育培訓。

結論

激光鐳雕技術在COB封裝智能制造中的未來趨勢表現為技術精進、智能集成、應用拓展和可持續化。隨著激光技術、AI和IoT的協同發展，它將助力COB封裝實現更高效率、更低成本和更環保的生產模式。企業應積極投資研發，擁抱這些趨勢，以在競爭激烈的電子制造市場中保持領先。總體而言，激光鐳雕技術不僅是COB封裝的關鍵賦能者，更是推動整個智能制造生態演進的重要力量。

常見問答：

1.問：激光鐳雕技術在COB封裝中的主要作用是什么？

答：激光鐳雕技術在COB封裝中主要用于芯片標記、電路修整和封裝結構的微加工。它通過高精度激光束實現非接觸式處理，確保產品可追溯性和高質量封裝，同時提升生產效率和良率。

2.問：未來激光鐳雕技術將如何提升精度和效率？

答：未來激光鐳雕技術將通過超短脈沖激光和自適應光學系統實現亞微米級精度，并優化激光源功率，使加工速度提升50%以上。這將減少熱影響，適應COB封裝對高密度集成的要求。

3.問：智能制造如何與激光鐳雕技術結合？

答：智能制造通過AI算法和IoT傳感器與激光鐳雕技術融合，實現參數自動優化、實時監控和預測性維護。例如，在COB封裝中，數字孿生技術可模擬加工過程，提高生產靈活性和質量一致性。

4.問：COB封裝中激光鐳雕面臨哪些挑戰？

答：主要挑戰包括高設備成本、熱管理問題和材料兼容性。應對策略包括開發模塊化系統、多物理場模擬優化，以及加強行業合作制定標準，以降低門檻并提升可靠性。

5.問：激光鐳雕技術在COB封裝的未來應用有哪些新方向？

答：未來應用將擴展到5G通信、AI芯片和可穿戴設備等領域，例如用于高頻電路微調和柔性電子加工。此外，與3D打印結合可能支持快速原型制造，推動可持續和個性化電子發展。
