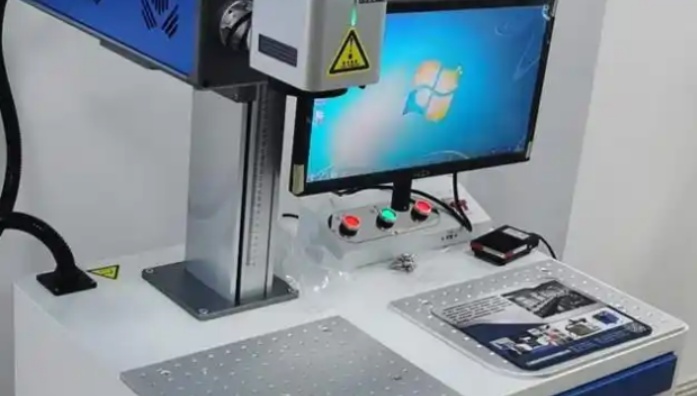

激光打標機是一種利用激光束在各種材料（如金屬、塑料、玻璃等）表面進行永久性標記的高精度工業設備，廣泛應用于制造業、電子、醫療和汽車等領域。由于其內部包含高壓電源、激光發生器、控制電路和電機驅動等電子部件，激光打標機在運行過程中可能產生電磁干擾（EMI），或受外部電磁環境影響而性能下降。因此，電磁兼容性（EMC）測試至關重要，它確保設備在復雜電磁環境中穩定工作，同時不干擾其他設備。EMC測試是產品合規性和市場準入（如CE、FCC認證）的基本要求，可提升設備可靠性和安全性。

EMC測試概述

EMC測試主要分為兩部分：發射測試和抗擾度測試。發射測試評估設備產生的電磁干擾水平，防止其對周圍環境造成污染；抗擾度測試則檢驗設備在外部電磁干擾下的正常運行能力。對于激光打標機，EMC測試需遵循國際標準，如IEC61000系列、CISPR11（EN55011）和國內標準GB/T9254等。測試通常在認證實驗室進行，模擬實際工業環境，包括頻段從9kHz到6GHz的電磁現象。激光打標機的EMC測試不僅涉及電氣部分，還需考慮機械結構和屏蔽設計，以確保整體兼容性。

發射測試要求

發射測試包括傳導發射和輻射發射兩部分，旨在限制激光打標機在運行中產生的電磁噪聲。傳導發射測試測量設備通過電源線或信號線傳輸?shù)母蓴_，頻率范圍通常為150kHz至30MHz。測試時，激光打標機需在滿負荷打標模式下運行，使用線性阻抗穩定網絡（LISN）和頻譜分析儀進行測量。根據CISPR11標準，工業設備如激光打標機的傳導發射限值較嚴格，例如在150kHz頻率點，準峰值限值約為66dBμV。輻射發射測試則評估設備通過空間輻射的電磁波，頻率范圍為30MHz至6GHz。測試在電波暗室中進行，激光打標機放置于轉臺上，天線在多個方向掃描接收信號。標準限值取決于設備類別，例如在30-230MHz頻段，輻射場強限值約為30dBμV/m。激光打標機需通過優化電路布局、添加濾波器和屏蔽罩來滿足這些要求，否則可能導致測試失敗。

抗擾度測試要求

抗擾度測試確保激光打標機在外部電磁干擾下保持功能正常，包括靜電放電、射頻電磁場、電快速瞬變脈沖群、浪涌和電壓暫降等項目。靜電放電測試模擬人體或物體靜電對設備的影響，依據IEC61000-4-2標準，測試電壓可達±8kV（接觸放電）和±15kV（空氣放電）。激光打標機的外殼和接口需具備防護設計，測試后設備應無重啟或性能下降。射頻電磁場抗擾度測試模擬無線通信設備的干擾，頻率范圍為80MHz至6GHz，場強為3V/m至10V/m（根據IEC61000-4-3）。測試時，激光打標機在打標過程中暴露于射頻場，需確保標記精度和控制系統不失效。電快速瞬變脈沖群測試評估設備對電源線或信號線上瞬態脈沖的抵抗能力，脈沖重復頻率為5kHz，電壓最高±2kV（IEC61000-4-4）。浪涌測試模擬雷擊或開關操作引起的過電壓，測試電壓可達±2kV（線對線）和±4kV（線對地），依據IEC61000-4-5。此外，電壓暫降和中斷測試（IEC61000-4-11）檢查設備在電源波動下的穩定性，激光打標機需具備緩沖電路或UPS支持以通過測試。

測試流程與合規性

EMC測試流程包括預測試、正式測試和整改階段。預測試在研發階段進行，識別潛在問題；正式測試由認證機構執行，使用標準設備如模擬器、接收機和天線。激光打標機需在典型操作條件下測試，包括啟動、打標和待機模式。測試報告需詳細記錄環境條件、設備配置和結果分析。如果未通過，需進行整改，如改進接地、添加磁環或更新固件。合規性認證如CE標志（歐盟）或FCC認證（美國）是市場準入的關鍵，企業應參考最新標準版本，并定期復查以應對法規更新。

結論

總之，激光打標機的EMC測試要求是確保其可靠性和安全性的核心環節。通過全面的發射和抗擾度測試，可以顯著降低設備故障風險，延長使用壽命，并滿足全球市場法規。企業應將EMC測試納入產品開發周期，結合設計和測試優化，以提升競爭力。隨著工業4.0和物聯網發展，EMC測試將更加重要，激光打標機制造商需持續關注標準更新和技術進步。
